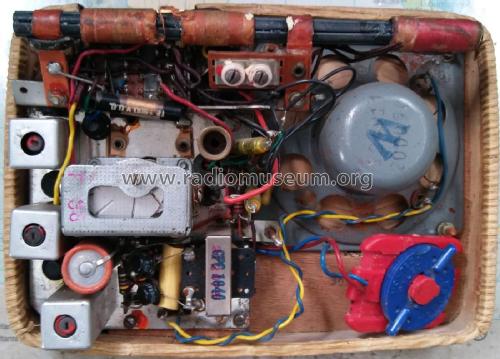

Radiomatic, S.F.R.T.: 695 [Radio] ID = 2261586 1220x953
Select picture or schematic to display from thumbnails on the right and click for download.
For model 695, Radiomatic, S.F.R.T. (SFRT); Montreuil, Seine Saint Denise

Country:  France
Manufacturer / Brand:  Radiomatic, S.F.R.T. (SFRT); Montreuil, Seine Saint Denise
alternative name

SFRT
Year: 1958 ? Category: Broadcast Receiver - or past WW2 Tuner
Semiconductors (the count is only for transistors) 6: 36T1 37T1 37T1 991T1 941T1 941T1
schematic requested
Main principle Superheterodyne (common); ZF/IF 472 kHz; 2 AF stage(s)
Tuned circuits 4 AM circuit(s)
Wave bands Broadcast (MW) and Long Wave.
Details
Power type and voltage Dry Batteries / 2 x 4.5 Volt
Loudspeaker Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil) / Ø 10 cm = 3.9 inch
Power out 0.4 W (unknown quality)
from Radiomuseum.org Model: 695 - Radiomatic, S.F.R.T. SFRT;
Material Leather / canvas / plastic - over other material
Shape Portable set > 8 inch (also usable without mains)
Dimensions (WHD) 220 x 150 x 70 mm / 8.7 x 5.9 x 2.8 inch
Net weight (2.2 lb = 1 kg) 0.130 kg / 0 lb 4.6 oz (0.286 lb)
Mentioned in -- Original prospect or advert

Model page created by Walter Barteczek. See "Data change" for further contributors.



All listed radios etc. from Radiomatic, S.F.R.T. (SFRT); Montreuil, Seine Saint Denise
Here you find 27 models, 19 with images and 12 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.






Forum contributions about this model
Radiomatic, S.F.R.T.: 695
Threads: 1 | Posts: 1
Hits: 540     Replies: 0
radiomatic: Radiomatic Portatif 695
Walter Barteczek
26.May.18
  1

Es existiert ein Schaltbild, das aber die wahren Gegenheiten nicht wiedergibt. So ist die NF-Endstufe in diesem Gerät eine eisenlose Gegentaktvariante mit zwei gleichen PNP-Ge-Transistoren 941T1, die über einen 0,47 Ohm Widerstand in Serie liegen. Die Arbeitspunkteinstellung erfolgt über jeweils 2,2kOhm-Widerstände zwischen Basis und Kollektor. Die Basis der Transistoren geht über 100 Ohm an jeweils gegenseitig isolierte gegenphasige Wicklungen eines Treibertransformators. Damit entfällt eine aktive Transistorstufe zur Phasenumkehr. Ausgekoppelt wird über 100µF auf den 25-Ohm-Lautsprecher. Parallel zur 9V Batterie liegt nahe der beiden Endtransistoren ein 500µF-Elko.
