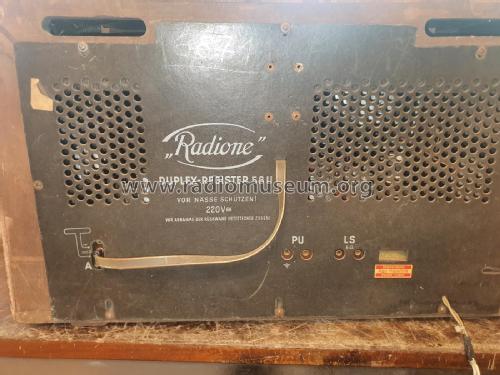

Duplex Register 58U
Radione (RADIO Nikolaus Eltz); Wien
- Country
- Austria
- Manufacturer / Brand
- Radione (RADIO Nikolaus Eltz); Wien
- Year
- 1957 ?
- Category
- Broadcast Receiver - or past WW2 Tuner
- Radiomuseum.org ID
- 110021
Click on the schematic thumbnail to request the schematic as a free document.
- Number of Tubes
- 7
- Main principle
- Superheterodyne (common)
- Tuned circuits
- 6 AM circuit(s) 9 FM circuit(s)
- Wave bands
- Broadcast, Long Wave, Short Wave plus FM or UHF.
- Power type and voltage
- AC/DC-set / 220 Volt
- Loudspeaker
- 3 Loudspeakers
- Material
- Wooden case
- from Radiomuseum.org
- Model: Duplex Register 58U - Radione RADIO Nikolaus Eltz;
- Shape
- Tablemodel with Push Buttons.
- Dimensions (WHD)
- 560 x 335 x 240 mm / 22 x 13.2 x 9.4 inch
- Notes
-
Lautsprecher: 1x Philips oval A1618 C2/3R frontal, 1x perm.-dyn. rund rechts und 1x el.-stat. Hochton-Lautsprecher links.
Getrennte Höhen- und Tiefenregler, Klangregister mit 3 Tasten Konzert - Jazz - Sprache.
Die beim Modell hinterlegten Schaltpläne zeigen a) den Originalzustand, b) eine Modifikation im Heizkreis für den Betrieb an 230 V Netzspannung.
- Net weight (2.2 lb = 1 kg)
- 10 kg / 22 lb 0.4 oz (22.026 lb)
- Literature/Schematics (1)
- -- Schematic
- Other Models
-
Here you find 524 models, 363 with images and 330 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.
All listed radios etc. from Radione (RADIO Nikolaus Eltz); Wien
Collections
The model Duplex Register is part of the collections of the following members.
Forum contributions about this model: Radione RADIO: Duplex Register 58U
Threads: 1 | Posts: 2
Bis jetzt war hier kein Schaltplan hochgeladen. Ich habe in meinen Unterlagen einen Plan gefunden, dieser wurde aber von einem Sammlerkollegen modifiziert, und zwar wurden im Netzteil Anpassungen an 230 V durchgeführt. Den Originalzustand des Plans kenne ich aber nicht. Besser als gar nichts, also habe ich den nicht-originalen Plan hochgeladen (A_Radione_Duplex_Register_58U_schema_modified.png).
Wenn ein Kollege den korrekten Plan hat, bitte hochladen und den jetzt von mir gebrachten Plan löschen lassen.
Winfried Halbhuber, 20.Jun.26
