Choral B

Choral B ; Radiotechna, spol. s (ID = 19686) Radio
Choral B ; Radiotechna, spol. s (ID = 809170) Radio Choral B ; Radiotechna, spol. s (ID = 337500) Radio
Use red slider bar for more.
Choral B ; Radiotechna, spol. s (ID = 809170) Radio

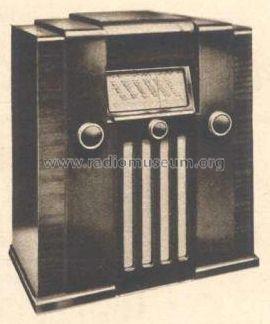

Radiotechna, spol. s: Choral B [Radio] ID = 809170 270x324
Select picture or schematic to display from thumbnails on the right and click for download.
For model Choral B, Radiotechna, spol. s r. o., Praha-Prelouc:
Detailbild aus nachstehender Werbeschaltung, hochgeladen von Herrn Vladimir Fiala.

Country:  Czechoslovakia
Manufacturer / Brand:  Radiotechna, spol. s r. o., Praha-Prelouc
alternative name

Kresl & spol, CS
Brand
Telefunken Praha
Year: 1936/1937 Category: Broadcast Receiver - or past WW2 Tuner
Valves / Tubes 5: KK2 KF3 KBC1 KC3 KDD1
Main principle Superheterodyne (common); ZF/IF 484 kHz
Tuned circuits 5 AM circuit(s)
Wave bands Broadcast, Long Wave and Short Wave.
Details
Power type and voltage Storage and/or dry batteries / 130 & 4,5 & 2 Volt
Loudspeaker -Loudspeaker incorporated, but system not known.
Power out
from Radiomuseum.org Model: Choral B - Radiotechna, spol. s r. o.,
Material Wooden case
Shape Tablemodel, high profile (upright - NOT Cathedral nor decorative).
Notes

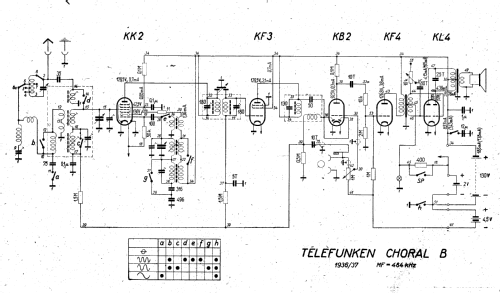

Im Schaltplan sind drei Röhren mit den Bezeichnungen KB2, KF4 und KL4 falsch angegeben. Statt dessen muss es KBC1, KC3 und KDD1 lauten. Die Funktion in der Schaltung ist jedoch richtig dargestellt.

Baugleich mit Telefunken 643BK.

External source of data Erb
Source of data Ceskoslovenske prijimace 1933-1945, Baudys 1947
