Breitband-Messverstärker MV158A

Breitband-Messverstärker MV158A; Rafena Werke (ID = 2500974) Equipment

Breitband-Messverstärker MV158A; Rafena Werke (ID = 2501134) Equipment
Use red slider bar for more.
Breitband-Messverstärker MV158A; Rafena Werke (ID = 2500974) Equipment
Select picture or schematic to display from thumbnails on the right and click for download.

Country:  Germany
Manufacturer / Brand:  Rafena Werke Radeberg, VEB; Radeberg (Ostd.)
Brand

VEB Rafena; Radeberg (Ostd.)
Year: 1963 ? Category: Service- or Lab Equipment
Main principle Radio Frequency Amplification only
Wave bands Wave Bands given in the notes.
Details
Power type and voltage Alternating Current supply (AC) / 220 Volt
Loudspeaker - - No sound reproduction output.
Power out
from Radiomuseum.org Model: Breitband-Messverstärker MV158A - Rafena Werke Radeberg, VEB;
Dimensions (WHD) 300 x 225 x 220 mm / 11.8 x 8.9 x 8.7 inch
Notes

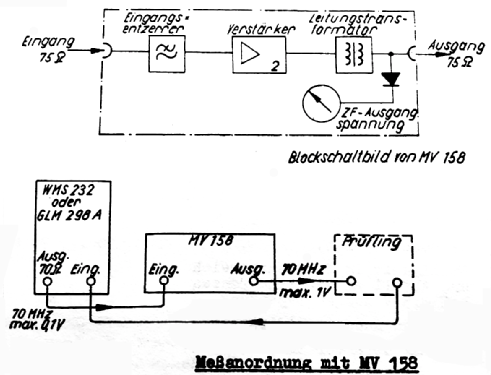

Das Gerät ist als Zusatzgerät für die Wobbelmesssender WMS232 sowie für das Gruppenlaufzeitmessgerät GLM298A entwickelt worden . Es ist ein Breitbandmessverstärker für die Bandmittenfrequenz 70 MHz bei einer Bandbreite von ± 20 MHz und verstärkt die Ausgangsspannungen der genannten Geräte um 20 dB. Es gestattet damit auch Prüflinge mit einem Eingangsspannungsbedarf bis zu 1 V max durchzumessen.

Frequenzbereich   50 ...90 MHz

Ein- und Ausgangswiderstand  75 Ω

Eingangsspannung max 100 mV

Verstärkung; 20 dB ± 2 dB

Ausgangsspannung (Nennwert) 0,5 V

maximale Ausgangsspannung   1,0 V







Net weight (2.2 lb = 1 kg) 7.6 kg / 16 lb 11.8 oz (16.74 lb)
Literature/Schematics (1) - - Manufacturers Literature
