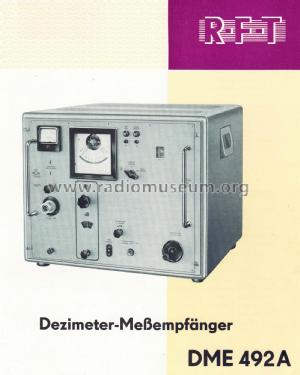

Dezimeter Meßempfänger DME 492 A

Rafena Werke Radeberg, VEB; Radeberg (Ostd.)

Data
Forum
Pictures
Collections

  • Year
  • 1963 ?
  • Category
  • Service- or Lab Equipment
  • Radiomuseum.org ID
  • 366220
    • Brand: VEB Rafena; Radeberg (Ostd.)

Click on the schematic thumbnail to request the schematic as a free document.

 Technical Specifications

  • Number of Tubes
  • 16
  • Number of Transistors
  • Main principle
  • ZF/IF 30000 kHz
  • Wave bands
  • Wave Bands given in the notes.
  • Power type and voltage
  • Alternating Current supply (AC) / 220 Volt
  • Loudspeaker
  • - For headphones or amp.
  • Material
  • Metal case
  • from Radiomuseum.org
  • Model: Dezimeter Meßempfänger DME 492 A - Rafena Werke Radeberg, VEB;
  • Shape
  • Tablemodel, low profile (big size).
  • Dimensions (WHD)
  • 576 x 560 x 463 mm / 22.7 x 22 x 18.2 inch
  • Notes

  • Der Meßempfänger ist ein Überlagerungsempfänger mit Breitbandeingang.
    Frequenzbereich: 1470 - 2750 MHz  für Signale mit und ohne Amplitudenmodulation.

    Meßgerät zur Bestimmung von Dämpfungen bis 60 dB.
    Es können z. B. folgende Messungen durchgeführt werden:
    Messung von Streckendämpfungen,
    Messung von Filterdämpfungen,
    Bestimmung kleinster Reflexionsfaktoren,
    Bestimmung der Störstrahlung von Meßsendern,
    Aufnahme von Antennendiagrammen.





  • Net weight (2.2 lb = 1 kg)
  • 63 kg / 138 lb 12.3 oz (138.767 lb)
  • Mentioned in
  • - - Manufacturers Literature
  • Author
  • Model page created by Wolfgang Lill. See "Data change" for further contributors.
