17T261DE "Ainsworth" Ch= KCS74
RCA (RCA Victor Co. Inc.); New York (NY)
- Land
- USA
- Hersteller / Marke
- RCA (RCA Victor Co. Inc.); New York (NY)
- Jahr
- 1953 ?
- Kategorie
- Fernseh-Empfänger/Monitor
- Radiomuseum.org ID
- 219379
-
- anderer Name: RCA Manufacturing || Victor Talking Machine

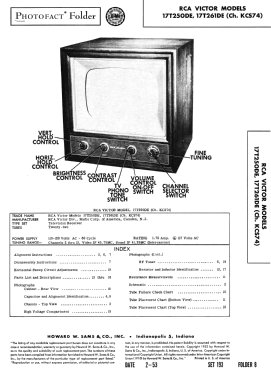

Picture from RCA Service Notes
Klicken Sie auf den Schaltplanausschnitt, um diesen kostenlos als Dokument anzufordern.
- Anzahl Röhren
- 22
- Röhren
- 6BQ7 6X8 6AU6 6CB6 6CB6 6CB6 6AG7 or 6CL6 6CB6 6AU6 6AU6 6AL5 6AV6 6AQ5 6SN7GT 6SN7GT 6AQ5 6SN7GT 6SN7GT 6BQ6GT 6W4GT 1B3GT 17QP4
- Hauptprinzip
- Super mit HF-Vorstufe
- Wellenbereiche
- VHF/UHF (siehe Bemerkungen)
- Betriebsart / Volt
- Wechselstromspeisung / 60Hz, 117V=110-120 Volt
- Lautsprecher
- Dynamischer LS, keine Erregerspule (permanentdynamisch) / Ø 8 inch = 20.3 cm
- Belastbarkeit / Leistung
- 5 W (Qualität unbekannt)
- Material
- Gerät mit Holzgehäuse
- von Radiomuseum.org
- Modell: 17T261DE "Ainsworth" Ch= KCS74 - RCA RCA Victor Co. Inc.; New
- Form
- Standgerät: allgemein.
- Abmessungen (BHT)
- 24 x 37.25 x 23.25 inch / 610 x 946 x 591 mm
- Bemerkung
-
The RCA 17T261DE "Ainsworth" is a 17" b/w TV with US standard VHF tuner channels 2 thru 13. Equipped with chassis KCS74, VHF-tuner KRK11A and picture tube 17QP4. Cabinet is Blonde, Mahogany or Walnut. Has auxiliary audio input jack to permit use of external record player.
- Nettogewicht
- 102 lb (102 lb 0 oz) / 46.308 kg
- Literatur/Schema (1)
- RCA Victor Service Notes "Red Book" Series (Volume VIII 1952, Page 141)
- Literatur/Schema (2)
- Photofact Folder, Howard W. SAMS (Set 193, folder 8, dated 2-53)
- Autor
- Modellseite von John Kusching angelegt. Siehe bei "Änderungsvorschlag" für weitere Mitarbeit.
