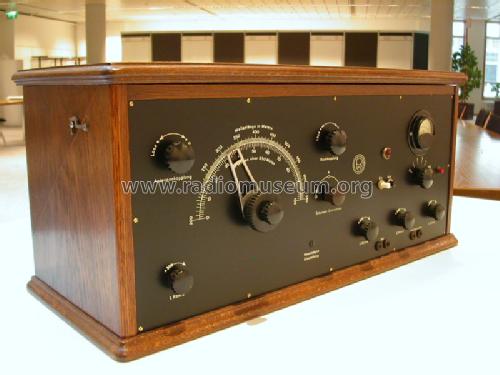

Reico Radio, Max: RF144 [Radio] ID = 867868 933x523
Select picture or schematic to display from thumbnails on the right and click for download.
For model RF144, Reico Radio, Max Reinhardt & Co.; Berlin:
Instrument ersetzt. Gerät nicht mehr in meinem Besitz.

Country:  Germany
Manufacturer / Brand:  Reico Radio, Max Reinhardt & Co.; Berlin
Year: 1926/1927 Category: Broadcast Receiver - or past WW2 Tuner
Valves / Tubes 4: RE074n RE084 RE114 RE134
Conflicting model year with tube data.
The model date contradicts tube dates. [ RE084 (1927) RE114 (1928)]
Main principle TRF with regeneration; 1 Special; 2 AF stage(s); Neutrodyne
Tuned circuits 2 AM circuit(s)
Wave bands Broadcast (MW) and Long Wave.
Details
Power type and voltage Storage and/or dry batteries / 100 & 70 & 7,5 & 4 Volt
Loudspeaker - This model requires external speaker(s).
Power out
from Radiomuseum.org Model: RF144 - Reico Radio, Max Reinhardt &
Material Wooden case
Shape Tablemodel, Box - most often with Lid (NOT slant panel).
Dimensions (WHD) 655 x 290 x 275 mm / 25.8 x 11.4 x 10.8 inch
Notes in [163-49] als RF144=Vorgänger 244 erwähnt. Die angegebene Röhrenbestückung darf angezweifelt werden. Als spätere Ersatzbestückung funktioniert sie natürlich, aber:
1) findet sich bei Reico in zeitgenössischen Katalogen keine bestimmte Originalbestückung. Die Geräte wurden ohne Röhren angeboten,
2) gab es einige der Röhren seinerzeit noch nicht:
RE074n nicht vor 1930
RE084 erst 1928
RE114 kam 1929...
Passender wäre 3xRE064 & RE154 oder 3xRE074 & RE134. Die Gittervorspannung von -7,5 V deutet aber eher auf RE154 (und damit RE064) hin.
Source of data Radiokatalog Band 1, Ernst Erb
Circuit diagram reference Röhren in FS-Bestückungstabellen
