Bausatzradio

Bausatzradio ; RIM bzw. Radio-RIM; (ID = 1606193) Kit

Bausatzradio ; RIM bzw. Radio-RIM; (ID = 1606194) Kit

Bausatzradio ; RIM bzw. Radio-RIM; (ID = 1606197) Kit

Bausatzradio ; RIM bzw. Radio-RIM; (ID = 1606199) Kit

Bausatzradio ; RIM bzw. Radio-RIM; (ID = 1606200) Kit

Bausatzradio ; RIM bzw. Radio-RIM; (ID = 2542232) Kit

Bausatzradio ; RIM bzw. Radio-RIM; (ID = 2542233) Kit

Bausatzradio ; RIM bzw. Radio-RIM; (ID = 2542234) Kit
Bausatzradio ; RIM bzw. Radio-RIM; (ID = 1604791) Kit Bausatzradio ; RIM bzw. Radio-RIM; (ID = 1604799) Kit
Bausatzradio ; RIM bzw. Radio-RIM; (ID = 1604798) Kit Bausatzradio ; RIM bzw. Radio-RIM; (ID = 2542235) Kit
Bausatzradio ; RIM bzw. Radio-RIM; (ID = 2542236) Kit
Use red slider bar for more.
Bausatzradio ; RIM bzw. Radio-RIM; (ID = 1604791) Kit
RIM bzw. Radio-RIM;: Bausatzradio [Kit] ID = 1604791 434x584
Select picture or schematic to display from thumbnails on the right and click for download.
For model Bausatzradio, RIM bzw. Radio-RIM; München

Country:  Germany
Manufacturer / Brand:  RIM bzw. Radio-RIM; München
Brand

Radiola-Industrie GmbH
Year: 1960 ? Category: Kit (Parts plus instruction) or building instructions only
Semiconductors (the count is only for transistors) 3: OC169 OC169 GFT32 OA90
Main principle Superheterodyne (common); 2 AF stage(s); Reflex
Tuned circuits 4 AM circuit(s)
Wave bands Broadcast only (MW).
Details
Power type and voltage Dry Batteries / 9 Volt
Loudspeaker Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil)
Power out 0.1 W (unknown quality)
from Radiomuseum.org Model: Bausatzradio - RIM bzw. Radio-RIM; München
Material Plastics (no bakelite or catalin)
Shape Very small Portable or Pocket-Set (Handheld) < 8 inch.
Notes

Die ZF-Stufe ist gleichzeitig die 1. NF-Stufe.
Gerät ist baugleich mit TR3 von Radio-Vogel, TR3 von Fern, Junior von Radio-Holzinger (Bausatz) und Eva von H+S Häußler & Steinhilber (Fertiggerät).

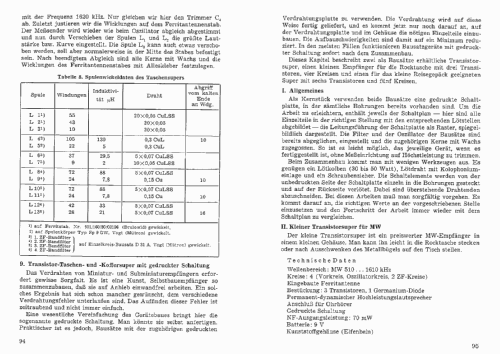

Literature/Schematics (1) -- Original-techn. papers.

Model page created by Wolfgang Bauer. See "Data change" for further contributors.
