• Country
• Germany

• Manufacturer / Brand
• RIM bzw. Radio-RIM; München

• Year
• 1968

• Category
• Broadcast Receiver - or past WW2 Tuner

• Radiomuseum.org ID
• 101391

• • Brand: Radiola-Industrie GmbH

Click on the schematic thumbnail to request the schematic as a free document.

• Number of Transistors
• 17

• Semiconductors
• SF8636 SF8636 AF106 BC108 AF121 AF121 AF121 AF121 AF121 BC107 BC149 BC148 BC148 BC108 BC148 BC148 40361 BA102 AA112 BZY83 B30C400

• Main principle
• Superhet with RF-stage; ZF/IF 10700 kHz

• Tuned circuits
• 14 FM circuit(s)

• Wave bands
• FM Broadcast Band Only

• Power type and voltage
• Alternating Current supply (AC) / 110/220 Volt

• Loudspeaker
• - For headphones or amp.

• Material
• Wooden case

• from Radiomuseum.org
• Model: Stereotuner UKW 2000 - RIM bzw. Radio-RIM; München

• Shape
• Book-shelf unit.

• Dimensions (WHD)
• 320 x 100 x 230 mm / 12.6 x 3.9 x 9.1 inch

• Notes

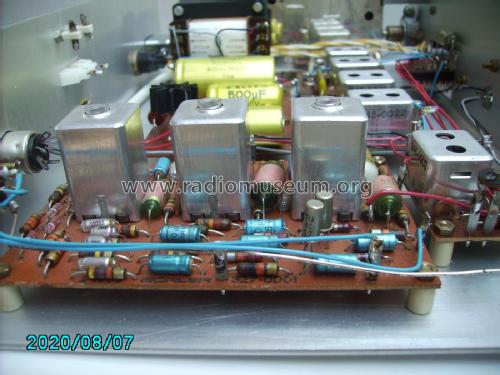

• Der RIM Tuner UKW 2000 ist aufgebaut unter Verwendung von Görler-Baugruppen:

  • FM Mischteil 312-2433, mit 4-fach Drehkoabstimmung
  • ZF-Verstärker 322-0030, 5-stufig
  • Rauschsperre 326-0008
  • Stereo-Decoder 327-0022, nach dem Matrix-Prinzip

  Dioden: Jeder Typ ist einmal gelistet, die Diodentypen im Decoder sind nicht bekannt.

  Wurde auch als Bausatz zum Preis von DM 439,- angeboten.

• Net weight (2.2 lb = 1 kg)
• 3.7 kg / 8 lb 2.4 oz (8.15 lb)

• Price in first year of sale
• 519.00 DM

• Mentioned in
• RIM-electronic-Jahrbuch 1968

• Literature/Schematics (1)
• -- Schematic

• Author
• Model page created by Joachim Glüder. See "Data change" for further contributors.
