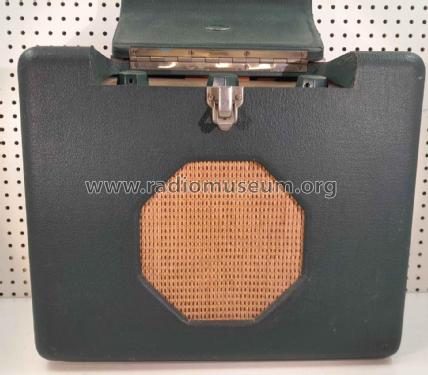

Roberts Radio Co.Ltd: RP4 [Radio] ID = 687591 640x480
Select picture or schematic to display from thumbnails on the right and click for download.
For model RP4, Roberts Radio Co.Ltd., East Molesey, Surrey, UK

Country:  Great Britain (UK)
Manufacturer / Brand:  Roberts Radio Co.Ltd., East Molesey, Surrey, UK
Year: 1951–1957 Category: Broadcast Receiver - or past WW2 Tuner
Valves / Tubes 4: DK92 DF91 DAF91 DL94
Main principle Superheterodyne (common); ZF/IF 472 kHz
Tuned circuits 6 AM circuit(s)
Wave bands Broadcast, Long Wave and Short Wave.
Details
Power type and voltage Dry Batteries / 90 / 1,5 Volt
Loudspeaker Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil)
Power out
from Radiomuseum.org Model: RP4 - Roberts Radio Co.Ltd., East
Material Leather / canvas / plastic - over other material
Shape Portable set > 8 inch (also usable without mains)
Dimensions (WHD) 315 x 270 x 170 mm / 12.4 x 10.6 x 6.7 inch
Notes

Same as the RMB but battery only model. Released September 1951 at £15 8s 9d plus purchase tax. Export models had MW and 2× SW.

Price in first year of sale 15.00 GBP
Mentioned in Trader Service Sheet (suppl. of Wireless & El. Trader, etc.) (Sheet 1037)
Literature/Schematics (1) Radio And Television Servicing books (R&TVS) (p.220, 221)

Model page created by Howard Craven. See "Data change" for further contributors.



All listed radios etc. from Roberts Radio Co.Ltd., East Molesey, Surrey, UK
Here you find 82 models, 78 with images and 43 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.






Forum contributions about this model
Roberts Radio Co.Ltd: RP4
Threads: 1 | Posts: 3
Hits: 492     Replies: 2
roberts: Externe Antenne?
Michael Schott
18.Nov.19
  1

Hallo,

ich habe solch einen schönen Koffer in meinem Besitz. Das Radio spielt wunderbar, einzig auf Kurzwelle scheint er nur spielen zu wollen, wenn an die in der Rückwand befindlichen Buchsen einige Meter Draht angeschlossen werden. Kann es sein, daß er keine eingebaute KW-Antenne hat und deshalb eine ext. Antenne braucht? Wenn ich mir das Schaltbild anschaue, scheint es genauso zu sein. Darin entdecke ich nur die Spulene für LW und MW. Ist meine Interpretation korrekt?

MfG

Michael Schott



Bernhard Nagel
18.Nov.19
  2

Dieser Roberts Empfänger RP4 (und auch die Mains/Battery Type RMB) haben in der Tat nur für MW und LW eingebaute Rahmen-Antennen. Sie sind direkt als abstimmbare Vorkreise ausgebildet. Eine ext. Antenne wird an eine Anzapfung der Rahmen-Induktivität gelegt. Die Rahmenwicklungen sind am Chassis auf extra Holzrahmen (MW) sowie auf der Schallwand befestigt (LW).

Für KW/SW ist eine externe Antenne erforderlich da hier kein Rahmen eingebaut ist.

Siehe auch techn. Beschreibung 'Radio Servicing' und Trader Service Sheet 1037 hier beim Modell.

Michael Schott
19.Nov.19
  3

Guten Morgen Herr Nagel,

vielen Dank für die Antwort, das erklärt dann den scheinbar schwachen Empfang auf Kurzwelle. Ich würde Sie dann bitten, den alten Text mit dem Nachtrag zu löschen, vielen Dank für Ihre Mühe.

Mit freundlichem Gruß.

Michael Schott
