For model Empfänger-Prüfsender SMF BN4120, Rohde & Schwarz, PTE; München

Country:  Germany
Manufacturer / Brand:  Rohde & Schwarz, PTE; München
alternative name

Messgerätebau Memmingen || Physikalisch-Technisches Entwicklungslabor Dr. Rohde & Dr. Schwarz
Year: 1941–1947 Category: Service- or Lab Equipment
Valves / Tubes 6: EBF11 EF13 EF13 EF14 EB11 AZ11 EW2-6V0,2A
Main principle Transmitter
Wave bands Wave Bands given in the notes.
Details
Power type and voltage Alternating Current supply (AC) / 220 Volt
Loudspeaker - - No sound reproduction output.
Power out
from Radiomuseum.org Model: Empfänger-Prüfsender SMF BN4120 - Rohde & Schwarz, PTE; München
Material Metal case
Shape Tablemodel, low profile (big size).
Dimensions (WHD) 450 x 270 x 270 mm / 17.7 x 10.6 x 10.6 inch
Notes

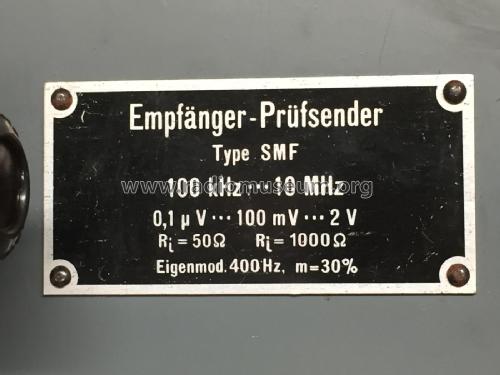

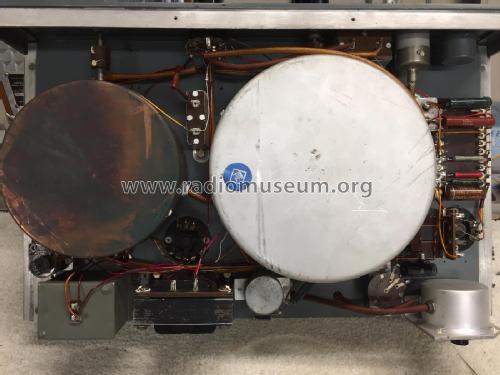

Der Rohde & Schwarz Empfänger-Prüfsender SMF BN4120 ist dreistufig aufgebaut. Als Steuersender arbeitet der Pentodenteil einer EBF11 in induktiver Rückkoppelschaltung. Gesamtfrequenzbereich von 0,1 ... 10 MHz in 5 Teilbereichen. Fehlergrenze ± 1 %. Modulation intern mit 400 Hz und m = 30 % sowie extern mit 50 Hz ... 10 kHz bis zu maximal m = 80 %. HF-Ausgangsspannung von 0,1 µV ... 2 V.

Siehe auch die R&S Empfänger-Prüfsender SMFK BN4121 (10 ... 100 MHz) und SMD BN4122 (100 ... 300 MHz).

Net weight (2.2 lb = 1 kg) 13 kg / 28 lb 10.1 oz (28.634 lb)
Mentioned in -- Original-techn. papers.
