Schwebungssummer SIM BN 4035

Rohde & Schwarz, PTE; München

Data
Forum
Pictures
Collections

  • Year
  • 1950 ?
  • Category
  • Service- or Lab Equipment
  • Radiomuseum.org ID
  • 91863
    • alternative name: Messgerätebau Memmingen || Physikalisch-Technisches Entwicklungslabor Dr. Rohde & Dr. Schwarz

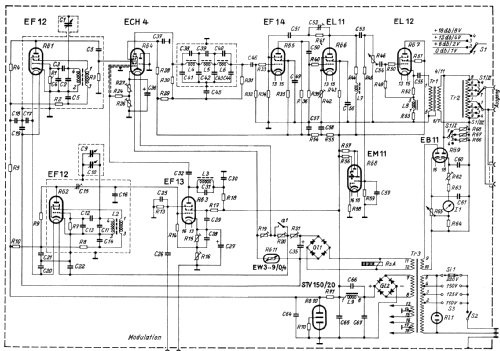

Click on the schematic thumbnail to request the schematic as a free document.

 Technical Specifications

  • Number of Tubes
  • 9
  • Wave bands
  • Wave Bands given in the notes.
  • Power type and voltage
  • Alternating Current supply (AC) / 110, 125, 150, 220 Volt
  • Loudspeaker
  • - For headphones or amp.
  • Material
  • Metal case
  • from Radiomuseum.org
  • Model: Schwebungssummer SIM BN 4035 - Rohde & Schwarz, PTE; München
  • Shape
  • Boatanchor (heavy military or commercial set >20 kg).
  • Dimensions (WHD)
  • 560 x 378 x 302 mm / 22 x 14.9 x 11.9 inch
  • Notes

  • Der Rohde & Schwarz Schwebungssummer SIM BN4035 schliesst sich mit seinem Frequenzbereich von 0,3 bis 300 kHz an den des Schwebungssummers SIT an. Das Hauptanwendungsgebiet des hochfrequenten Schwebungssummers SIM sind Messungen im Trägerfrequenzgebiet. Aus diesem Grund ist die Möglichkeit vorgesehen, die Ausgangsspannung mit 50 Hz bis 10 kHz in der Amplitude zu modulieren.

    Die Abmessungen gelten für das Gerät im R&S-Normkasten Größe 58

  • Net weight (2.2 lb = 1 kg)
  • 30 kg / 66 lb 1.3 oz (66.079 lb)
  • Source of data
  • - - Manufacturers Literature
  • Author
  • Model page created by Daniel Consales. See "Data change" for further contributors.
