• Pays
• Allemagne

• Fabricant / Marque
• Rohde & Schwarz, PTE; München

• Année
• 1950

• Catégorie
• Récepteur commercial (peut inclure bandes amateurs)

• Radiomuseum.org ID
• 117055

• • alternative name: Messgerätebau Memmingen || Physikalisch-Technisches Entwicklungslabor Dr. Rohde & Dr. Schwarz

Cliquez sur la vignette du schéma pour le demander en tant que document gratuit.

• No. de tubes
• 17

• Lampes / Tubes
• EC80 EC81 6AK5 EF42 EAF42 EB41 EL41 EZ80 STV150/20

• Date de l'opposition
• La date du modèle contredit les dates des tubes [ EZ80 (1952)]

• Principe général
• Super hétérodyne avec étage HF; FI/IF 21400/3400 kHz; Appareillage spécial ? Renseignements souhaités SVP.

• Gammes d'ondes
• Bandes en notes

• Tension / type courant
• Alimentation Courant Alternatif (CA) / 220 Volt

• Haut-parleur
• HP dynamique à aimant permanent + bobine mobile

• Puissance de sortie
• 3 W (qualité inconnue)

• Matière
• Boitier en bois

• De Radiomuseum.org

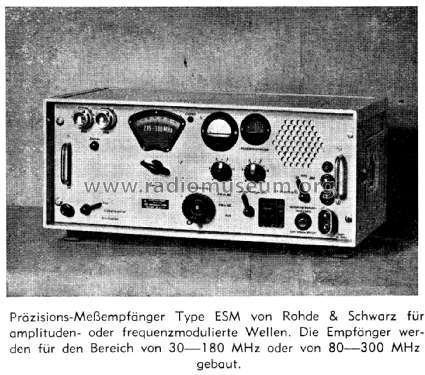

• Modèle: UKW-Überwachungsempfänger ESM300 - Rohde & Schwarz, PTE; München

• Forme
• Modèle de table générique

• Dimensions (LHP)
• 560 x 216 x 358 mm / 22 x 8.5 x 14.1 inch

• Remarques
• Frequenzbereich 85...300 MHz unterteilt in 5 Bereiche, 85...108/140/180/235/300 MHz, Antennenanschluß unsymmetrisch mit Kurzhubstecker Dezifix B, Impedanz 60 Ohm, Eichkontrolle in allen Bereichen durch Oberwellen des quarzgesteuerten Eichoszillators mit 21,4 MHz, ZF-Bandbreiten für Schmalbandbetrieb = 40 kHz (ZF = 3,4 MHz) und Breitbandbetrieb = 200 kHz (ZF = 21,4 MHz).
  Besonderheit: bei Schmalbandbetrieb arbeitet die 1.ZF-Röhre normal als 21,4 MHz-Verstärkerröhre, während in der 2.ZF-Röhre die 1.ZF mit Hilfe eines quarzgesteuerten Schmalbandüberlagerers (18 MHz), auf die 2.ZF von 3,4 MHz umgesetzt wird. Für beide ZF-Frequenzen ist je ein eigener Satz von ZF-Kreisen vorhanden. Der Einfachsuper wird im Schmalbandbetrieb zum Doppelsuper.
  Gerät im Panzerholzkasten (nach DIN 41490) mit abnehmbarem Schutzdeckel.

• Poids net
• 28 kg / 61 lb 10.8 oz (61.674 lb)

• Littérature
• -- Original-techn. papers.

• Schémathèque (1)
• das elektron, Heft 9, 1950, Seite 308

• Auteur
• Modèle crée par Geert Schulte. Voir les propositions de modification pour les contributeurs supplémentaires.
