VHF-Ballempfänger - Relay Receiver ESB BN1508/2

VHF-Ballempfänger - Relay Receiver ESB BN1508/2; Rohde & Schwarz, PTE (ID = 1256037) Commercial Re
VHF-Ballempfänger - Relay Receiver ESB BN1508/2; Rohde & Schwarz, PTE (ID = 1129404) Commercial Re VHF-Ballempfänger - Relay Receiver ESB BN1508/2; Rohde & Schwarz, PTE (ID = 216792) Commercial Re

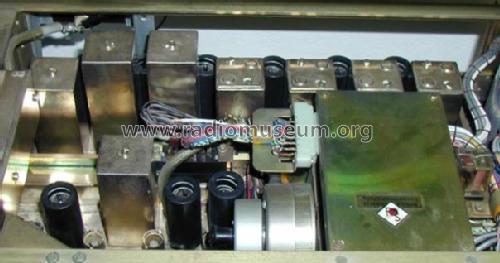

VHF-Ballempfänger - Relay Receiver ESB BN1508/2; Rohde & Schwarz, PTE (ID = 216793) Commercial Re VHF-Ballempfänger - Relay Receiver ESB BN1508/2; Rohde & Schwarz, PTE (ID = 337017) Commercial Re
VHF-Ballempfänger - Relay Receiver ESB BN1508/2; Rohde & Schwarz, PTE (ID = 337018) Commercial Re VHF-Ballempfänger - Relay Receiver ESB BN1508/2; Rohde & Schwarz, PTE (ID = 337020) Commercial Re
Use red slider bar for more.
VHF-Ballempfänger - Relay Receiver ESB BN1508/2; Rohde & Schwarz, PTE (ID = 1129404) Commercial Re
Rohde & Schwarz, PTE: VHF-Ballempfänger - Relay Receiver ESB BN1508/2 [Commercial Re] ID = 1129404 933x484
Select picture or schematic to display from thumbnails on the right and click for download.
For model VHF-Ballempfänger - Relay Receiver ESB BN1508/2, Rohde & Schwarz, PTE; München

Country:  Germany
Manufacturer / Brand:  Rohde & Schwarz, PTE; München
alternative name

Messgerätebau Memmingen || Physikalisch-Technisches Entwicklungslabor Dr. Rohde & Dr. Schwarz
Year: 1965 perfect model Category: Commercial Receiver (may include amateur bands)
Valves / Tubes 11: EF802 E280F EC81 E280F E280F E280F E280F EF800 EF800 EF804S ED8000 85A2
Semiconductors (the count is only for transistors) 46: BFY19 BFY52 BCY39 BFY39 BSY84 MM1712 BDY10 BDY11
schematic requested
Main principle Superhet with RF-stage; ZF/IF 10700 kHz
Tuned circuits 27 FM circuit(s)
Wave bands FM Broadcast Band Only
Details
Power type and voltage Alternating Current supply (AC) / 115; 125; 220; 235 Volt
Loudspeaker - For headphones or amp.
Power out
from Radiomuseum.org Model: VHF-Ballempfänger - Relay Receiver ESB BN1508/2 - Rohde & Schwarz, PTE; München
Material Metal case
Shape Chassis only or for «building in»
Dimensions (WHD) 520 x 202 x 300 mm / 20.5 x 8 x 11.8 inch
Notes

Der Rohde & Schwarz Stereo-VHF-Ballempfänger ESB 1508/2 dient zum Empfang eines UKW-FM-Senders für Stereo- oder Mono-Rundfunkprogrammübertragung im Band II von 87,5...108 MHz und zur Weitergabe des Modulationsinhaltes an einen Tochtersender. Dieses Verfahren zur Übertragung ist ganz besonders wirtschaftlich, da weder Rundfunkkabel noch Leitungsverstärker erforderlich sind. Zudem gewährleistet dieser Ballempfänger wegen seiner hohen Betriebssicherheit eine Übertragungsqualität, wie sie besonders bei Stereoprogrammen auf andere Weise kaum erreicht werden kann. Für Modulations- und Überwachungszwecke sind je zwei getrennte Ausgänge für Stereo-[Multiplex] und Monosignale, ein Breitbandausgang, ein Abhöranschluss und ein Ausgang für die Begrenzerspannung vorhanden. Der Empfänger ist für die FCC-Stereonorm nach dem 19-kHz Pilottonverfahren ausgelegt.
(Aus: Rohde & Schwarz, Beschreibung zum ESB BN1508/2)

Als Zubehör lieferbar:
Geräte-Stahlkasten (560x234x378 mm, dann Gesamtgewicht 32 kg).
Quarzoszillator für eine feste Frequenz Typ 104/FS.
Antenneneingang: Kurzhubstecker Dezifix B (Z = 60 Ω).
Modulationskanäle Stereo: 30 Hz...53 kHz, Ri < 2 Ω (unsymmetrisch), Ausgangspegel +6 dBu bei ±40 kHz Hub, regelbar in Stufen zu 0,5 dB von +3...-8 dB gegenüber Normpegel.
Frequenzgang: ≤ ±0,1 dB von 30 Hz...43 kHz, ≤ ±0,3 dB von 43...53 kHz.
Phasengang: ≤ ±1° von 30 Hz...43 kHz, ≤ ±3° von 43...53 kHz.
Modulationskanäle Mono: 30 Hz...15 kHz, Ri < 30 Ω (symmetrisch erdfrei), Ausgangspegel +6 dBu bei ±40 kHz Hub, regelbar in Stufen zu 0,5 dB von +3...-8 dB gegenüber Normpegel.
Frequenzgang: ±0,2 dB von 30 Hz...15 kHz.
Nachentzerrung (de-emphasis) 50 µs.
Breitbandausgang: 30 Hz...75 kHz, Ri etwa 50 Ω (unsymmetrisch).
Ausgangspegel bei ±7,5 kHz Hub etwa 0,3 Veff (unabhängig vom Pegelregler).
Anzeigeinstrumente: Anzeige der Eingangsspannung durch Instrument (Mono 0...100 µV/0,1...10 mV, Stereo 0...500 µV/0,5...50 mV), Anzeige der Abstimmung durch Instrument für ±60 kHz Frequenzablage, Anzeige des NF-Pegels durch Instrument von 0...8,5 Vss und -5 dBu...+12 dBu (Spitzenwertanzeige mit Sinus in Effektivwerten geeicht).

Jeder Transistortyp nur einmal gelistet.

Net weight (2.2 lb = 1 kg) 23 kg / 50 lb 10.6 oz (50.661 lb)
Source of data -- Original-techn. papers.
Mentioned in Funkschau (6/1967, S.163 ff.)

Model page created by Ernst Erb. See "Data change" for further contributors.



All listed radios etc. from Rohde & Schwarz, PTE; München
Here you find 510 models, 469 with images and 228 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.






Forum contributions about this model
Rohde & Schwarz, PTE: VHF-Ballempfänger - Relay Receiver ESB BN1508/2
Threads: 1 | Posts: 2
Hits: 1773     Replies: 1
rohde: ESB (BN1508/2); VHF-Ballempfänger (Relay
Konrad Riegl
01.Jun.12
  1

Hallo zusammen.



Erst einmal ein herzliches Willkommen und vielen Dank für die Möglichkeit hier als Laie meine ( vielen ) Fragen bentwortet zu bekomme.

Natürlich werde ich versuchen Fragen von Mitgliedern ebenfalls nach besten Wissen zu beantworten und bin gerne bereit zu helfen wo ich kann.

z.B.: habe ich die original BDA´s von meinen R&S Ballempfängern/Stereodecodern, da die sehr schwer zu bekommen waren, könnte ich Kopien anbieten wenn ein Bedarf besteht??



Meine erste Frage nun:



Hat jemand den Anschlußplan für die Anschlussleiste am Rohde&Schwarz

Ballempfänger ESB BN1508 zum
Stereodecoder  MSDC   BN4193?

Vielen Danke im voraus, für Eure Bemühungen.



M.f.G. Konrad Riegl





Bernhard Nagel
15.Jun.12
  2

Die Belegung der beiden 16-poligen Anschlussstecker (Messerleiste) ist aus dem Verdrahtungsplan des Gerätestahlkastens ersichtlich. Der Stromlauf hierzu ist nun beim Modell abrufbar. Der Netzanschluss und alle Audioausgänge liegen gemeinsam auf der unteren Anschlussleiste.

Der R&S Ballempfänger ESB 1508/2 hat drei unterschiedliche Ausgänge:

  1. 2 Modulationskanäle Multiplex (Stereo), 30 Hz...53 kHz, hier wird der Stereomessdecoder angeschlossen.
  2. 2 Modulationskanäle Mono, 30 Hz...15 kHz, symmetrisch, mit Nachentzerrung 50 µs.
  3. 1 Breitbandausgang 30 Hz... etwa 75 kHz für Messzwecke.

Weiterhin liegt an dieser Anschlussleiste die Begrenzerspannung an.

Zu den Daten der Modulationskanäle siehe die Bemerkung auf der Modellseite.

Die oben liegende Anschlussleiste stellt 2 Umschaltkontakte der  Stereo-Mono Auswertung für Überwachungs- und Schaltzwecke zu Verfügung.
