Baden Vollautomatic 12 Sonorama; SABA; Villingen (ID = 99869) Radio
SABA; Villingen: Baden Vollautomatic 12 Sonorama [Radio] ID = 99869 695x521

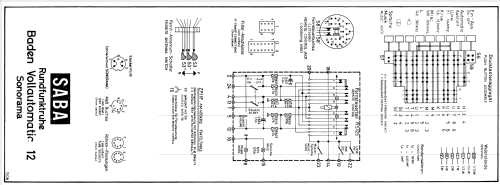

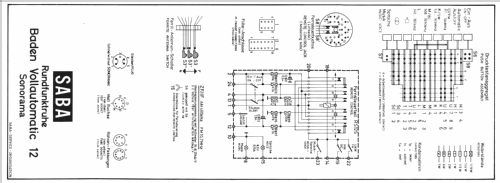

Select picture or schematic to display from thumbnails on the right and click for download.
For model Baden Vollautomatic 12 Sonorama, SABA; Villingen

Country:  Germany
Manufacturer / Brand:  SABA; Villingen
Brand

Schwer & Söhne, GmbH

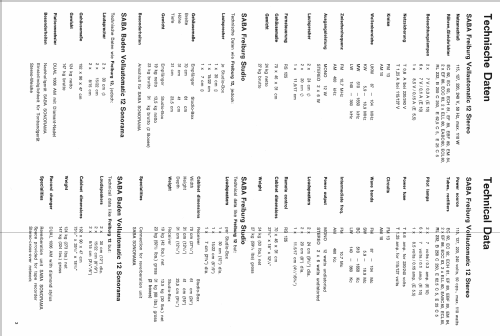

Year: 1962/1963 Category: Broadcast Receiver - or past WW2 Tuner
Valves / Tubes 13: EC92 EC92 ECH81 EF89 EM84 EBF89 EF86 EF86 ECC83 ELL80 ELL80 EABC80 ECL80
Main principle Super-Heterodyne (Super in general); ZF/IF 460/10700 kHz
Tuned circuits 10 AM circuit(s)     13 FM circuit(s)
Wave bands Broadcast, Long Wave, Short Wave plus FM or UHF.
Details Changer + Tape Recorder
Power type and voltage Alternating Current supply (AC) / 115; 127; 220; 240 Volt
Loudspeaker 6 Loudspeakers
Power out
from Radiomuseum.org Model: Baden Vollautomatic 12 Sonorama - SABA; Villingen
Material Wooden case
Shape Console with Push Buttons.
Dimensions (WHD) 1920 x 900 x 470 mm / 75.6 x 35.4 x 18.5 inch

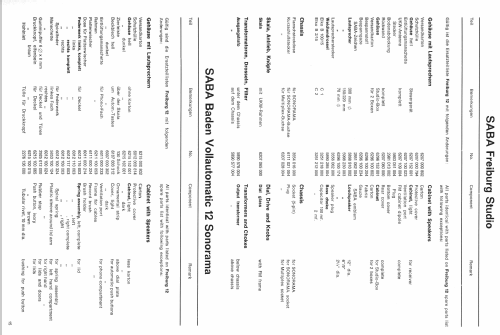

Notes Rundfunk-Chassis = Freiburg Vollautomatic 12;
Phono-Chassis = Dual 1006M;
Tonband-Chassis (gegen Mehrpreis) = TK125S..
Abgleich (auch Steuerfilter)
Alignment (also automatic filter)
Collectors' prices
External source of data Erb
Source of data Handbuch VDRG 1962/1963


All listed radios etc. from SABA; Villingen
Here you find 1546 models, 1402 with images and 1035 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.






Forum contributions about this model
SABA; Villingen: Baden Vollautomatic 12 Sonorama
Threads: 2 | Posts: 5
Hits: 6260     Replies: 3
saba: 12 Sonorama; Baden Vollautomatic
Adolf Klemenz
01.Jan.08
  1 Hallo,

  erst einmal ein frohes neues Jahr für Alle!

Ich habe vor einigen Jahren das Innenleben einer Saba Baden 12 Truhe aus einem Partykeller retten können (war in eine Theke eingebaut). Es ist mit Ausnahme des fehlenden Gehäuses und des Plattenlaufwerks komplett und funktioniert nach gründlicher Reinigung etlicher Schaltkontakte und Fassungen wieder einwandfrei.
Nun möchte ich gerne eine passende Truhe nachfertigen (lassen), damit dieses außerordentliche Gerät wieder seinen bestimmungsgemäßen Platz im Wohnzimmer einnehmen darf - Hat jemand von Ihnen vielleicht Konstruktions-Unterlagen der Truhe oder besitzt selbst dieses Gerät und hat Zeit und Muße mir mit Fotos und Bemaßungen auszuhelfen? Besonders die Lautsprecher-Kammern (Abmessungen, Bedämpfung?, Material) sind mir wichtig - das Gehäuse wird sich wohl leider nicht originalgetreu nachbauen lassen, aber wenigstens klanglich möchte ich weitestgehend an das Original herankommen.

Vielen Dank!
Adolf Klemenz
Jochen Amend
08.Mar.09
  2

Sehr geehrter Herr Klemenz,

hatten Sie Erfolg bei der Suche nach den Konstruktionsunterlagen? Ein glücklicher Zufall spülte mir ebenfalls das Chassis mit den Schallwänden in die Hände.

Beste Grüße,

Jochen Amend

Attachments

Jochen Amend
14.Apr.09
  3

Guten Abend ins Forum,

leider scheint sich Herr Klemenz nicht mehr zu melden....
Zwischenzeitlich habe ich begonnen, eine Schablone für die Schallwände zu fertigen. Die komplette Truhe werde ich nicht nachbauen können. Aber immerhin möchte ich versuchen, das Chassis und die Lautsprecher in ein ansehnliches Holzkleid zu stecken. Klanglich sind die Lautsprecher ganz okay, aber leider etwas schwach in den Tiefen. Meine Loewe Opta Botschafter Musiktruhe ist da von einem ganz anderen Kaliber... Ich denke aber, dass ich mit einer geeigneten Konstruktion die Bässe noch etwas locken kann.
Ich nehme dann mal das Fragezeichen zurück und werde diesen Thread dann bei Fortschritt meiner Tätigkeiten ab und an wieder hervorholen.



Attachments

Jochen Amend
27.Jun.09
  4

Hallo in die Runde,

wie angekündigt, hier nochmal ein Zwischenstand meiner Arbeiten. Die Lautsprecher sind fertig (noch unlackiert). Ich muss sagen, da kommt ein regelrechtes Klangfeuerwerk aus den alten SABA Teilen. DONNERWETTER! Das hätte ich nun doch nicht erwartet....
Die Boxen sind so konstruiert, dass die Schallwände jederzeit wieder demontierbar sind. Die Technik ist getreu den originalen Unterlagen repariert und wieder instand gesetzt. Die Ausnahme hier ist die Umverdrahtung des Sockels der EC92. Hier war zuvor eine EBC91 verbaut (vermutlich) SIEHE HIER!
Danke an Alfred Zeeb, Stefan Weigelt und Jupp Haffner, die mich mit Teilen versorgt haben.
Claus Marker hat mir die Technik wieder instand gesetzt. Lediglich der Lautstärkemotor macht noch sorgen. Das ist aber nur noch eine Fleissarbeit.
Das Chassis bekommt als nächstes ein Gehäuse.
Resümierend kann man jetzt schon sagen, dass die Truhe zwar unwiederbringlich zerstört wurde, die Teile aber immerhin ein zweites Leben erhalten haben.

Beste Grüße,Jochen

Attachments


Hits: 2610     Replies: 0
saba: 12 Sonorama; Baden Vollautomatic
Franz-Josef Haffner
11.Sep.03
  1

weitere technische Unterlagen siehe Freiburg 12:

http://www.radiomuseum.org/dsp_modell.cfm?model_id=24359


SABA; Villingen: Baden Vollautomatic 12 Sonorama
