H28

SABA; Villingen

Data
Forum
Pictures
Collections

  • Year
  • 1928/1929
  • Category
  • Broadcast Receiver - or past WW2 Tuner
  • Radiomuseum.org ID
  • 6807
    • Brand: Schwer & Söhne, GmbH

Click on the schematic thumbnail to request the schematic as a free document.

 Technical Specifications

  • Number of Tubes
  • 4
  • Main principle
  • TRF with regeneration; 1 Special; 2 AF stage(s); something special ? Please give information (notes)
  • Tuned circuits
  • 2 AM circuit(s)
  • Wave bands
  • Broadcast (MW) and Long Wave.
  • Power type and voltage
  • Storage and/or dry batteries
  • Loudspeaker
  • - This model requires external speaker(s).
  • Material
  • Wooden case
  • from Radiomuseum.org

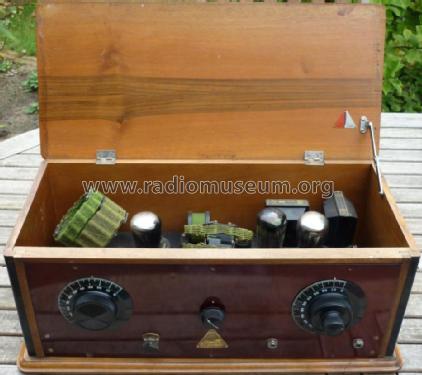

  • Model: H28 - SABA; Villingen
  • Shape
  • Tablemodel, Box - most often with Lid (NOT slant panel).
  • Dimensions (WHD)
  • 560 x 235 x 270 mm / 22 x 9.3 x 10.6 inch
  • Notes

  • Siehe auch Saba Hann28

  • Net weight (2.2 lb = 1 kg)
  • 7 kg / 15 lb 6.7 oz (15.419 lb)
  • Source of data
  • Radiokatalog Band 1, Ernst Erb
  • Picture reference
  • Eine Abbildung findet sich im Doppelband "Radios von gestern"

 Collections | Museums | Literature

Collections

The model is part of the collections of the following members.

 Forum

Forum contributions about this model: SABA; Villingen: H28

Threads: 1 | Posts: 2

Hallo Radiofreunde

Ich bin gerade dabei, einen ca. 20-seitigen Saba-Prospekt "Rundfunk Bausätze" entsprechend den dort aufgeführten Modellen hochzuladen.

Mir ist aufgefallen, dass sowohl ein H27 (H28) als auch ein Hann27 (Hann28) als Modell bei uns angelegt sind.

Ich selbst habe einen H28 und das steht auch auf dem Typenschild drauf.

Allerdings hätte "Hann28" auch gar nicht auf das Typenschild gepasst.

Im besagtem Prospekt heissen alle Hann, also Hann2000, Hann27 und Hann28.

Sind H27 und Hann28 u.s.w. das selbe Gerät ? .... wer kann da eine Aussage machen ?

Ich vermute, dass Hann27 bzw. Hann28 die richtige Bezeichnung ist und das Missverständniss von der Abkürzung am Typenschild kommt...

Nette Grüsse

Alfons

Alfons Lammers, 12.Jul.12

Weitere Posts (2) zu diesem Thema.
