Königsfeld 14; SABA; Villingen (ID = 762757) Radio

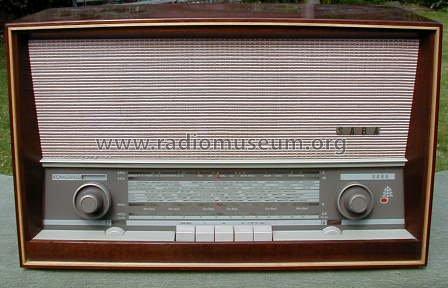

SABA; Villingen: Königsfeld 14 [Radio] ID = 762757 448x288
Select picture or schematic to display from thumbnails on the right and click for download.
For model Königsfeld 14, SABA; Villingen:
aus ebay, mit Erlaubnis des Verkäufers em85

Country:  Germany
Manufacturer / Brand:  SABA; Villingen
Brand

Schwer & Söhne, GmbH
Year: 1963/1964 Category: Broadcast Receiver - or past WW2 Tuner
Valves / Tubes 6: ECC85 ECH81 EF89 EABC80 EM84 EL95
Main principle Superheterodyne (common); ZF/IF 460/6750 kHz
Tuned circuits 6 AM circuit(s)     9 FM circuit(s)
Wave bands Broadcast, Long Wave, Short Wave plus FM or UHF.
Details
Power type and voltage Alternating Current supply (AC) / 120/220 Volt
Loudspeaker Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil) - elliptical
Power out 2.5 W (unknown quality)
from Radiomuseum.org Model: Königsfeld 14 - SABA; Villingen
Material Wooden case
Shape Tablemodel with Push Buttons.
Dimensions (WHD) 470 x 285 x 230 mm / 18.5 x 11.2 x 9.1 inch
Notes

Das SABA Modell Königsfeld 14 hat getrennte stufenlose Höhen- und Tiefenregler, Gehäusedipol für UKW, Anschluss für Zusatzlautsprecher, Plattenspieler und Tonbandgerät. Ausführungen: Nussbaum naturhell mattiert oder mitteldunkel hochglanzpoliert.
Siehe auch die Exportvariante SABA 80US.

Net weight (2.2 lb = 1 kg) 7.5 kg / 16 lb 8.3 oz (16.52 lb)
Price in first year of sale 268.00 DM
External source of data Erb
Source of data Handbuch VDRG 1963/1964
