Schauinsland T153 Automatic

• Paese
• Germania

• Produttore / Marca
• SABA; Villingen

• Anno
• 1964/1965

• Categoria
• Televisore (TV) / Monitor

• Radiomuseum.org ID
• 110116

• • Brand: Schwer & Söhne, GmbH

• Immagini

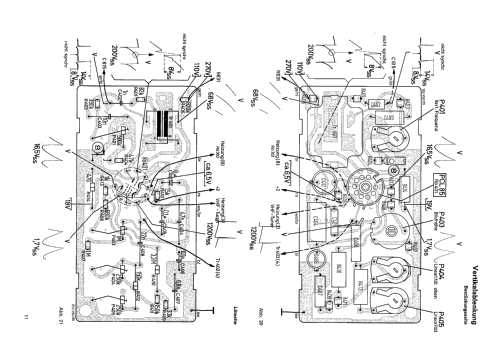

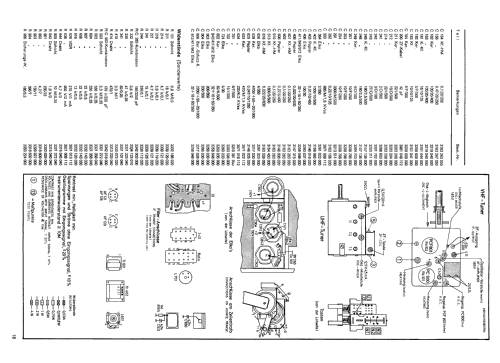

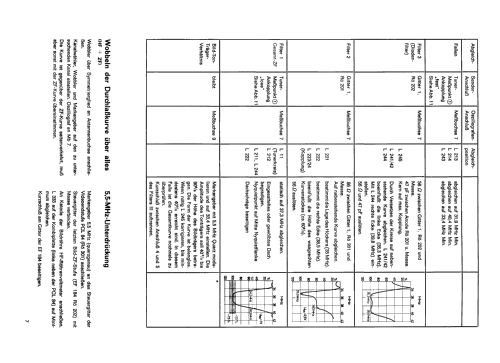

• Schemi

Previous Next

Previous Next

Clicca sulla miniatura dello schema per richiederlo come documento gratuito.

• Numero di tubi
• 13

• Valvole
• PC900 PCF801 EF85 EF80 EF80 PCL84 ECH84 ECH84 PCL85 PL500 PY88 DY86 PCL86 AW59-91

• Numero di transistor
• 4

• Semiconduttori
• AF139 AF139 AF121 AF126 AA119 BY250 E20C3 OA160 OA161

• Principio generale
• Supereterodina con stadio RF; ZF/IF 38900 kHz; 2 Stadi BF

• Gamme d'onda
• VHF/UHF (ved. i dettagli nelle note)

• Tensioni di funzionamento
• Alimentazione a corrente alternata (CA) / 220 Volt

• Altoparlante
• AP magnetodinamico ellittico (magnete permanente e bobina mobile).

• Materiali
• Mobile in legno

• Radiomuseum.org
• Modello: Schauinsland T153 Automatic - SABA; Villingen

• Forma
• Soprammobile basso, con andamento orizzontale (grosse dimensioni).

• Dimensioni (LxAxP)
• 655 x 482 x 400 mm / 25.8 x 19 x 15.7 inch

• Annotazioni

• Saba, Schauinsland T153 Automatic

  • 59 cm Fernsehgerät
  • Empfangsbereiche
    • VHF-Bereich: Kanäle 2 - 12
    • UHF-Bereich: Kanäle 21 - 68
  • Lautsprecher 19 x 10,5 cm.
  • Antenneneingang 240 Ohm symmetrisch.

  Standbeine oder Laufrollen gegen Mehrpreis (31,- DM).

• Peso netto
• 25 kg / 55 lb 1.1 oz (55.066 lb)

• Prezzo nel primo anno
• 1,126.00 DM

• Fonte dei dati
• Handbuch VDRG 1964/1965

• Letteratura / Schemi (1)
• -- Original-techn. papers.

• Autore
• Modello inviato da Bernd P. Kieck. Utilizzare "Proponi modifica" per inviare ulteriori dati.

• Altri modelli

• In questo link sono elencati 1649 modelli, di cui 1507 con immagini e 1188 con schemi.
