Schauinsland T240 automatic G
SABA; Villingen
- País
- Alemania
- Fabricante / Marca
- SABA; Villingen
- Año
- 1971 ?
- Categoría
- Televisión (TV) o monitor
- Radiomuseum.org ID
- 327854
-
- Brand: Schwer & Söhne, GmbH

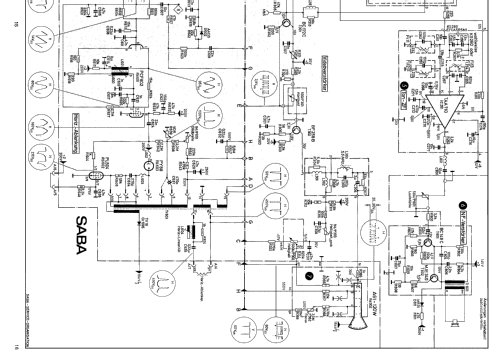

Haga clic en la miniatura esquemática para solicitarlo como documento gratuito.
- Numero de valvulas
- 5
- Numero de transistores
- 14
- Semiconductores
- TAA710 AF239 AF139 AF106 BF196 BF196 BF197 BC170 BC212 BC172 BF258 BC171 BC171 BC148 MJE340 AA119 AA133 AA138 BY133 BY134 MR31 TV18 V40C2 ZD12
- Principio principal
- Superheterodino con paso previo de RF; ZF/IF 38900 kHz; 2 Etapas de AF
- Gama de ondas
- VHF/UHF (see notes for details)
- Tensión de funcionamiento
- Red: Corriente alterna (CA, Inglés = AC) / 220 Volt
- Altavoz
- Altavoz elíptico de imán permanente.
- de Radiomuseum.org
- Modelo: Schauinsland T240 automatic G - SABA; Villingen
- Forma
- Sobremesa apaisado (tamaño grande).
- Ancho, altura, profundidad
- 685 x 490 x 390 mm / 27 x 19.3 x 15.4 inch
- Anotaciones
-
Saba Schauinsland T240 automatic G
- 61 cm Fernseh-Tischgerät
- Empfangsbereiche
- VHF - Bereich Kanäle: 2 - 12
- UHF - Bereich Kanäle: 21 - 60
- Antenneneingang 240 Ohm symmetrisch
- Lautsprecher: 11,5 x 17 cm.
- Weitere Halbleiter: 17 Dioden, 1 ICs
- Peso neto
- 21 kg / 46 lb 4.1 oz (46.256 lb)

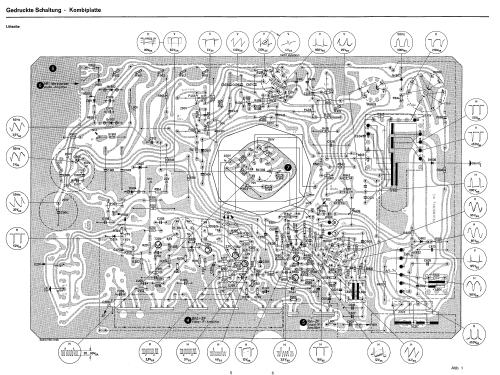

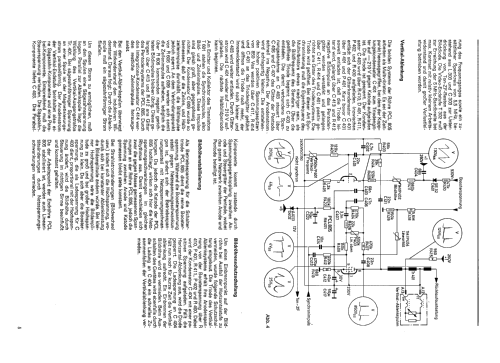

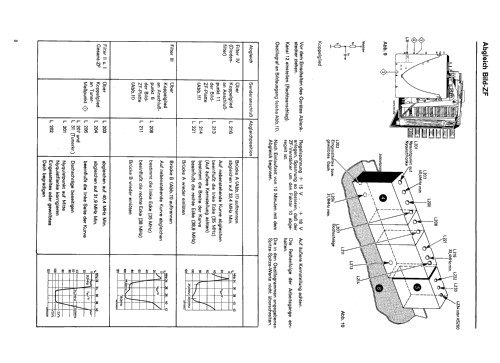

- Documentación / Esquemas (1)
- -- Original-techn. papers.
- Autor
- Modelo creado por Miguel Bravo-Cos. Ver en "Modificar Ficha" los participantes posteriores.
