Schauinsland T504 17 Röhren

SABA; Villingen

Data
Forum
Pictures
Collections

  • Year
  • 1955/1956
  • Category
  • Television Receiver (TV) or Monitor
  • Radiomuseum.org ID
  • 20382
    • Brand: Schwer & Söhne, GmbH

Click on the schematic thumbnail to request the schematic as a free document.

 Technical Specifications

  • Number of Tubes
  • 17
  • Number of Transistors
  • Main principle
  • Superheterodyne (common); ZF/IF 38900 kHz
  • Wave bands
  • Wave Bands given in the notes.
  • Details
  • Radio Control (+Remote Wire etc)
  • Power type and voltage
  • Alternating Current supply (AC) / 220 Volt
  • Loudspeaker
  • Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil) / Ø 20 cm = 7.9 inch
  • Material
  • Wooden case
  • from Radiomuseum.org
  • Model: Schauinsland T504 [17 Röhren] - SABA; Villingen
  • Shape
  • Tablemodel, low profile (big size).
  • Dimensions (WHD)
  • 512 x 448 x 484 mm / 20.2 x 17.6 x 19.1 inch
  • Notes

  • Diode: OA160. 43-cm-TV mit 10 VHF-Kanälen + 2 Reserve; abziehbarer Schaltschlüssel.

    Anschluss für Kabelfernbedienung (Regelung für Lautstärke und Grundhelligkeit);
    Anschluss für Zweitlautsprecher.

  • Net weight (2.2 lb = 1 kg)
  • 32 kg / 70 lb 7.8 oz (70.485 lb)
  • Price in first year of sale
  • 748.00 DM
  • External source of data
  • Erb
  • Mentioned in
  • - - Manufacturers Literature (Saba Katalog, Fernsehprogramm 1955)
  • Literature/Schematics (1)
  • -- Original-techn. papers.

 Collections | Museums | Literature

Collections

The model Schauinsland is part of the collections of the following members.

 Forum

Forum contributions about this model: SABA; Villingen: Schauinsland T504

Threads: 2 | Posts: 2



Reparatur einer Rückwand (Fernsehbrust) Saba T504



Nach dem das das Gerät Elektrisch komplett Restauriert wurde und 1A Funktioniert

war das Gehäuse dran, mit richtig heftigen Arbeiten, Zierleisten ausbeulen,

Furnierschäden und Löcher beseitigen, Lackieren… u.s.w.

bei einem Blick in die Ecke sah ich die etwas verschmähte Rückwand

im recht Traurigen Zustand und der eingedrückten „Fersehbrust“ stehen





So geht dass ja gar nicht

Also die ganze Rückwand von hinten mit Prielwasser befeuchtet

„Fersehbrust“ von innen mit Zeitungspapier ausgestopft um diese wieder in Form zu bringen

Die ganze Rückwand auf einen Tisch gespannt und 2Wochen Trocknen lassen.

Nun war die Pappe zwar wieder grade, die „Brust“ aber sehr instabil

(wie im richtigen Leben nach 60Jahren)





Da muss Abhilfe geschaffen werden, nicht mit Silikon, sondern Gießharz

Also von innen mit Gießharz getränkt. Nach dem aushärten war das Teil wider richtig fest

Aber es blieben weiterhin hässliche Falten und Risse… Kosmetik muss her…

In diesem Speziellen Fall Holzspachtel… Spachteln, schleifen-- Spachteln schleifen…





Jetzt sieht dass schon wieder ganz ansprechend aus

Fehlt nur dass richtige „Make up“….

Toom Baumarkt, Farbabteilung Farbe Scannen lassen und passende Farbe wurde angerührt.

und mit Farbroller aufgetragen







Ah so gefällt dass

Nun kann sich auch die Rückwand wieder Stolz Präsentieren!





Axel Paap, 08.Mar.15

Weitere Posts (1) zu diesem Thema.



Reparaturbericht der ZF Saba T504, Serie bis T544

Nach den das Chassis einer Grundreparatur (Restauration)  unterzogen wurde

zeigte dies wieder Bild und Ton.

Allerdings war eine optimale Abstimmung zwischen Bild und Ton nicht möglich

außerdem vermisste ich das „Ameisenrennen“

ohne Antennensignal.



Also Wobbler angeschlossen in die ZF- Ebene eingespeist…





Alles klar so soll das nicht aussehen…



Da Röhren auch solche Fehler verursachen können

als erstes die 3 EF80 auf den Röhrentester…

die beste hatte noch 40%... alle ersetzt!

Jetzt hatte ich zwar erheblich mehr Verstärkung aber die liederliche Kurve Bleibt.



Jetzt ran an Abgleich…



Trotz aller Bemühungen war es nicht möglich genügend Bandbreite

sowie die Welligkeit unter 40% zu bekommen...

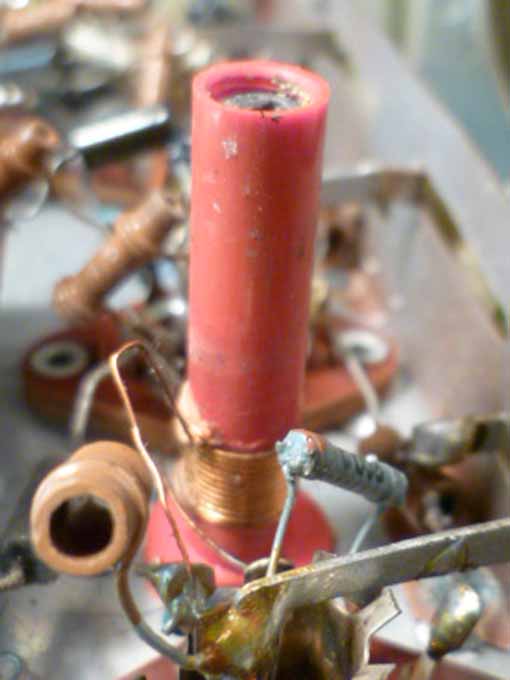

beim Suchen des Fehlers viel mir auf dass auf dem Spulenkörper, 2te ZF, der hängend montiert ist

der Saugkreis (Sperrkreis) komplett fehlt,

in der 1ten ZF ist der Spulenkörper stehend moniert

dort war der Saugkreis auf die andere Spule draufgerutscht



nun war klar warum das nicht richtig funktioniert….



Fehlenden Kreis ersetzt, alle Kreise wieder neu Positioniert und abgeglichen bei dieser Gelegenheit gleich noch

den Tuner neu abgeglichen.





 2te ZF  Fehlt                                                            neu montiert





  1te ZF  runter gerutscht                                             neu eingestellt





  3te ZF Saugkreis durch verschiebeb optimiert              neu eingestellt

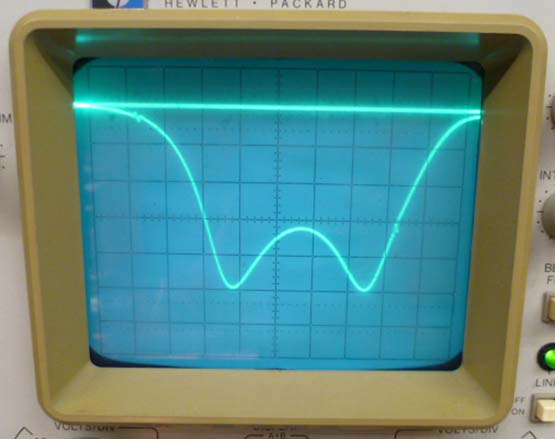

Jetzt die Gesamtdurchlasskurve Tuner/ ZF





Ja so gehört das…

natürlich Bild und Ton 1A

sowie ohne Signal super „Ameisenrennen“

































Axel Paap, 27.Dec.14

Weitere Posts (1) zu diesem Thema.
