UKW Einbausuper UKW-S III (3)

UKW Einbausuper UKW-S III ; SABA; Villingen (ID = 64229) Converter

UKW Einbausuper UKW-S III ; SABA; Villingen (ID = 9893) Converter

UKW Einbausuper UKW-S III ; SABA; Villingen (ID = 9894) Converter

UKW Einbausuper UKW-S III ; SABA; Villingen (ID = 64230) Converter

UKW Einbausuper UKW-S III ; SABA; Villingen (ID = 64231) Converter

UKW Einbausuper UKW-S III ; SABA; Villingen (ID = 64232) Converter

UKW Einbausuper UKW-S III ; SABA; Villingen (ID = 64233) Converter

UKW Einbausuper UKW-S III ; SABA; Villingen (ID = 64234) Converter

UKW Einbausuper UKW-S III ; SABA; Villingen (ID = 64235) Converter

UKW Einbausuper UKW-S III ; SABA; Villingen (ID = 64236) Converter
UKW Einbausuper UKW-S III ; SABA; Villingen (ID = 131875) Converter UKW Einbausuper UKW-S III ; SABA; Villingen (ID = 131876) Converter
UKW Einbausuper UKW-S III ; SABA; Villingen (ID = 241215) Converter UKW Einbausuper UKW-S III ; SABA; Villingen (ID = 270437) Converter
UKW Einbausuper UKW-S III ; SABA; Villingen (ID = 399516) Converter UKW Einbausuper UKW-S III ; SABA; Villingen (ID = 399517) Converter
Use red slider bar for more.
UKW Einbausuper UKW-S III ; SABA; Villingen (ID = 131875) Converter
SABA; Villingen: UKW Einbausuper UKW-S III [Converter] ID = 131875 933x620
Select picture or schematic to display from thumbnails on the right and click for download.
For model UKW Einbausuper UKW-S III (3), SABA; Villingen

Country:  Germany
Manufacturer / Brand:  SABA; Villingen
Brand

Schwer & Söhne, GmbH
Year: 1952–1955 Category: Pre-stage (adaptor for SW/FM/VHF/UHF incl. built-in), Frequency converter
Valves / Tubes 4: EF80 EC92 EF41 EF41
Semiconductors (the count is only for transistors) RL232
Main principle Superheterodyne (common); 10700 Special
Tuned circuits 9 FM circuit(s)
Wave bands FM Broadcast Band Only
Details
Power type and voltage Powered by external power supply or a main unit.
Loudspeaker - For headphones or amp.
Power out
from Radiomuseum.org Model: UKW Einbausuper UKW-S III - SABA; Villingen
Material Metal case
Dimensions (WHD) 175 x 130 x 98 mm / 6.9 x 5.1 x 3.9 inch

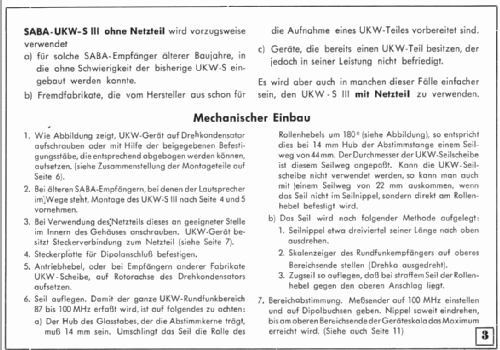

Notes Einbaugerät für ältere SABA Wechselstromempfänger.
UKW 87-100 MHz gemäss SABA-Kundendienstschrift von 1952/53.
Mit Ratio-Detektor.
Netzgleichrichter E250C30 in separat erhältlichem Kleinnetzteil von 94x72x75 mm für 220 V Wechselstrom (11 DM).
Price in first year of sale 98.00 DM
Source of data Kat.d.Rundf.GrossH.1953/54 / Radiokatalog Band 1, Ernst Erb
Mentioned in Rundfunk- und Fernseh-Katalog 1954/55
