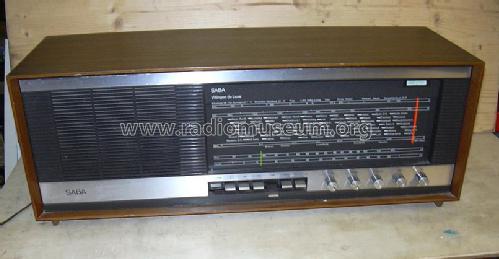

Villingen de Luxe Mod. VL18

Villingen de Luxe Mod. VL18; SABA; Villingen (ID = 99087) Radio

Villingen de Luxe Mod. VL18; SABA; Villingen (ID = 99088) Radio

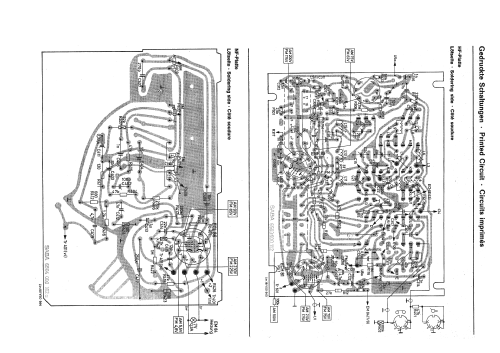

Villingen de Luxe Mod. VL18; SABA; Villingen (ID = 1926467) Radio

Villingen de Luxe Mod. VL18; SABA; Villingen (ID = 1926468) Radio

Villingen de Luxe Mod. VL18; SABA; Villingen (ID = 1926469) Radio
Villingen de Luxe Mod. VL18; SABA; Villingen (ID = 228273) Radio Villingen de Luxe Mod. VL18; SABA; Villingen (ID = 333521) Radio
Villingen de Luxe Mod. VL18; SABA; Villingen (ID = 333524) Radio Villingen de Luxe Mod. VL18; SABA; Villingen (ID = 228278) Radio
Villingen de Luxe Mod. VL18; SABA; Villingen (ID = 49527) Radio Villingen de Luxe Mod. VL18; SABA; Villingen (ID = 49649) Radio
Villingen de Luxe Mod. VL18; SABA; Villingen (ID = 49650) Radio Villingen de Luxe Mod. VL18; SABA; Villingen (ID = 221369) Radio
Villingen de Luxe Mod. VL18; SABA; Villingen (ID = 333520) Radio Villingen de Luxe Mod. VL18; SABA; Villingen (ID = 267745) Radio
Use red slider bar for more.

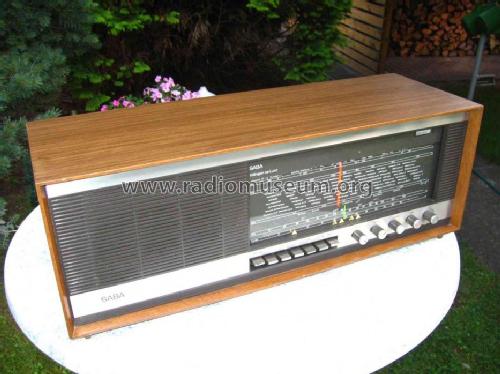

Villingen de Luxe Mod. VL18; SABA; Villingen (ID = 228273) Radio
SABA; Villingen: Villingen de Luxe Mod. VL18 [Radio] ID = 228273 933x699
Select picture or schematic to display from thumbnails on the right and click for download.
For model Villingen de Luxe Mod. VL18, SABA; Villingen

Country:  Germany
Manufacturer / Brand:  SABA; Villingen
Brand

Schwer & Söhne, GmbH
Year: 1967–1969 Category: Broadcast Receiver - or past WW2 Tuner
Valves / Tubes 5: ECC85 ECH81 EBF89 ECL86 EM84
Semiconductors (the count is only for transistors) BA101 AA113 AA113
Main principle Super-Heterodyne (Super in general); ZF/IF 460/6750 kHz
Tuned circuits 6 AM circuit(s)     9 FM circuit(s)
Wave bands Broadcast, Long Wave, Short Wave plus FM or UHF.
Details
Power type and voltage Alternating Current supply (AC) / 120; 220 Volt
Loudspeaker Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil) / Ø 20 cm = 7.9 inch
Power out 6 W (unknown quality)
from Radiomuseum.org Model: Villingen de Luxe Mod. VL18 - SABA; Villingen
Material Wooden case
Shape Tablemodel with Push Buttons.
Dimensions (WHD) 635 x 240 x 220 mm / 25 x 9.4 x 8.7 inch
Net weight (2.2 lb = 1 kg) 9 kg / 19 lb 13.2 oz (19.824 lb)
Collectors' prices
External source of data erb
Source of data Handbuch VDRG 1968/1969
Mentioned in Handbuch VDRG 1967/1968
Literature/Schematics (1) -- Original-techn. papers.


All listed radios etc. from SABA; Villingen
Here you find 1544 models, 1400 with images and 1034 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.






Forum contributions about this model
SABA; Villingen: Villingen de Luxe Mod. VL18
Threads: 1 | Posts: 1
Hits: 3056     Replies: 0
  saba: Villingen de Luxe - Netzschalterersatz
Eike Grund
24.Jan.12

  1

Der mit einem Seilzug betätigte Netzschalter von Saba

wird im RMorg häufig als defekt gemeldet, auch beim Villingen de Luxe.
Hier geht es um diesen Netzschalter, der einige Jahre problemlos funktionierte und dann plötzlich nicht mehr. Ausschalten war kein Problem, aber man musste die Taste mehrmals drücken, um wieder einzuschalten. Genau 5 mal. Also nicht zufällig irgendwann, sondern immer genau nach 5 Schaltversuchen.
Diese Schalter sind vernietet, lassen sich aber leicht öffnen.

Der Schalter besteht aus drei aufeinander montierten Schaltern (s. im Bild rechts). Nur ein Schalter war noch in Ordnung, die anderen zeigten das beschriebene Problem.
Das Netz wird 2-polig geschaltet, der dritte Schalter unterbricht die Anodenspannungen im Hf-Bereich. Damit wird ein durch Funken verursachtes Knacken beim Ausschalten vermieden. Das Schaltgeräusch ohne Abschaltung der Anodenspannung lag hier jedoch im Grünen Bereich.
Der Schalter hätte nun mit einpoliger Netztrennung weiter verwendet werden können. Es kann aber vermutet werden, dass der verbliebene Schalter auch nicht ewig hält.


Man öffnet den Schalter (vorsichtig anbohren), und sichert mit einem umwickelten Draht, damit keine federnden Teile entgegen springen. Andererseits kann man davon ausgehen, dass der Schalter nicht reparabel sein wird und muss weniger Vorsicht walten lassen. Hier zeigte sich folgendes, wie im Bild unten ersichtlich:

Der Schalter ist konstruktiv ein Schritt-schalter, der Kontaktträger macht nach 6-maliger Betätigung eine Umdrehung. Im Bild links ist nun nachvollziehbar, warum zum Einschalten 5 mal gedrückt werden musste.


Für eine Ersatzlösung stand folgende Auswahl zur Verfügung (s. Bild unten, Mitte)
Mikroschalter sind Taster und können manchmal so eingebaut werden, dass sie vom Gestänge des Tastensatzes betätigt werden. Das war hier nicht möglich. Bleiben die einpoligen Zugschalter, wobei typ b nicht verwendet werden sollte, die Schaltvorgänge werden nicht präzise genug ausgelöst. (Alle abgebildeten Schalter sind bei Conrad erhältlich).

Das Bild unten rechts zeigt eine Lösung mit Verwendung des Zugschalters vom Typ a (Serienschalter).

An das Zugseil wurde eine Zugfeder angefügt, weil der Weg des Schalthebels einige mm länger ist als der des Schalters. Es geht auch ohne die Feder, aber dann wird die Zugmechanik sehr beansprucht, wenn ein starker Druck auf die Taste ausgeübt wird.

Viele Radios, auch komplexe Geräte, werden nur einpolig vom Netz getrennt, man hat also keine fragwürdige Lösung gefunden.
Wer zweipolig schalten möchte, kann ein Stromstoßrelais verwenden, das dann mit einem Mikrotaster geschaltet werden muss. Diese Lösung wäre hier etwas überdimensioniert, eignet sich aber hervorragend zum Ersatz bzw. zur Stilllegung des „standby“ –Trafos in den Freiburg Modellen, sogar ohne Mikrotaster.


egrund





SABA; Villingen: Villingen de Luxe Mod. VL18
