Dezimeter-Tischtelefon DT 913

Der Tischapparat enthält ein NF-Teil, bestehend aus NF-Verstärker und Modulationsverstärker. Am Tischapparat befinden sich die notwendigen Bedienungsgriffe für Abstimmung und lautstärke sowie ein Anzeige-Instrument.

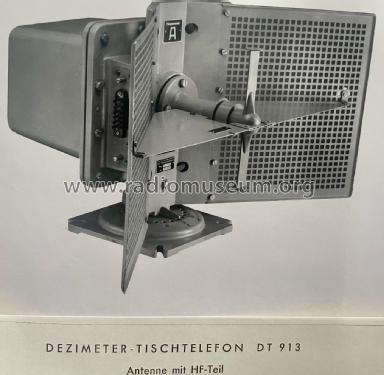

Antenne mit HF-Teil ist eine Baueinheit. Es enthält die Sende- und Audiostufe und einen vom Tischapparat gesteuerten Abstimmmotor.

Die Reflex-Antenne besteht aus einer Doppel-Antenne in Dipolform, von der die Sende-Antenne und die Empfangs-Antenne auf Lambda/4 abgestimmt sind.Jede der beiden Antennen ist über ein kurzes Leitungsstück (Lecherleitung) mit dem HF-Teil verbunden.

Als Reflektor wirken die abschraubbaren Seitenwände mit dem Reflektor- Mittelstück, die annähernd die Richtwirkung eines Parabolspiegels besitzen.

Das Stromversorgungsteil besteht aus einem Netzteil, das an Wechselspannungsnetze 110/127/220/240 V angeschlossen werden kann, oder aus einem Wechselgleichrichterteil, das aus einer 12 Volt-Akku-Batterie betrieben wird. Das Stromversorgungsteil enthält den Ein- und Ausschalter für die gesamte Station und einen Spannungswähler mit Sicherungen.

Die Fotos stammen von einem Exportmodell für die UdSSR mit russischen Bezeichnungen.
