Eswe 346L

Eswe 346L; Sachsenwerk bis 1945 (ID = 644890) Radio

Eswe 346L; Sachsenwerk bis 1945 (ID = 8654) Radio

Eswe 346L; Sachsenwerk bis 1945 (ID = 2455314) Radio
Eswe 346L; Sachsenwerk bis 1945 (ID = 552513) Radio Eswe 346L; Sachsenwerk bis 1945 (ID = 552515) Radio
Eswe 346L; Sachsenwerk bis 1945 (ID = 552518) Radio Eswe 346L; Sachsenwerk bis 1945 (ID = 760) Radio
Eswe 346L; Sachsenwerk bis 1945 (ID = 552525) Radio
Use red slider bar for more.
Eswe 346L; Sachsenwerk bis 1945 (ID = 552513) Radio
Sachsenwerk bis 1945: Eswe 346L [Radio] ID = 552513 599x700
Select picture or schematic to display from thumbnails on the right and click for download.
For model Eswe 346L, Sachsenwerk (bis 1945) ESWE:
Lautsprecherstoff nicht original Copyright liegt vor

Country:  Germany
Manufacturer / Brand:  Sachsenwerk (bis 1945) ESWE
Year: 1933/1934 Category: Broadcast Receiver - or past WW2 Tuner
Valves / Tubes 7: RENS1234 REN904 RENS1234 RENS1234 RENS1254 RENS1374d RGN1054 ER4093
Main principle Superheterodyne (common); ZF/IF 426 kHz
Tuned circuits 9 AM circuit(s)
Wave bands Broadcast, Long Wave and Short Wave.
Details
Power type and voltage Alternating Current supply (AC) / 110; 125; 150; 220 Volt
Loudspeaker Electro Magnetic Dynamic LS (moving-coil with field excitation coil)
Power out
from Radiomuseum.org Model: Eswe 346L - Sachsenwerk bis 1945 ESWE
Material Wooden case
Shape Tablemodel, high profile (upright - NOT Cathedral nor decorative).
Dimensions (WHD) 435 x 510 x 305 mm / 17.1 x 20.1 x 12 inch
Notes

Sachsenwerk-Modelle Eswe 346 und Eswe 346L (mit integriertem Lautsprecher) sind gemäß Handbuch der Rundfunk-Reparaturtechnik von Werner W. Diefenbach im Jahr 1933 auf den Markt gekommen. Siehe Seite 479 mit den Wickeldaten zum Netztrafo (und Abb. 581). Das Modell hat eine Neon-Abstimmanzeige (ER4093), genannt "Optische Abstimmung durch Leuchtrohr".

Der Prohaska-Katalog führt Sachsenwerk zumindest 1933 nicht.

Net weight (2.2 lb = 1 kg) 19.6 kg / 43 lb 2.7 oz (43.172 lb)
Price in first year of sale 383.00 RM
Source of data Radiokatalog Band 1, Ernst Erb

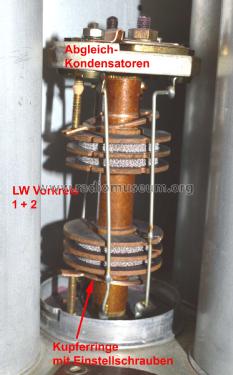

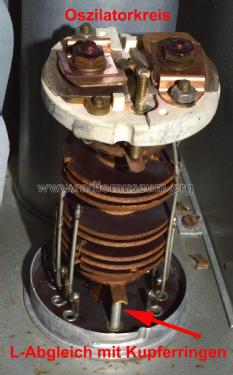

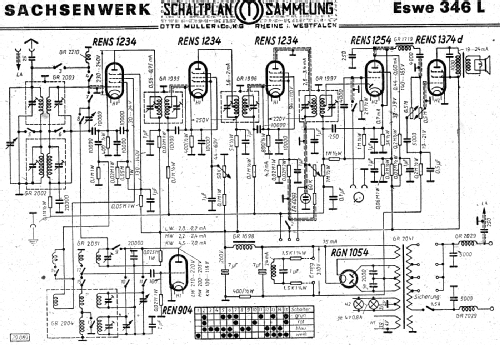

Circuit diagram reference Lange+Schenk+FS-Röhrenbestückung
Mentioned in Reyersbach AG, Katalog 482, Okt.1933

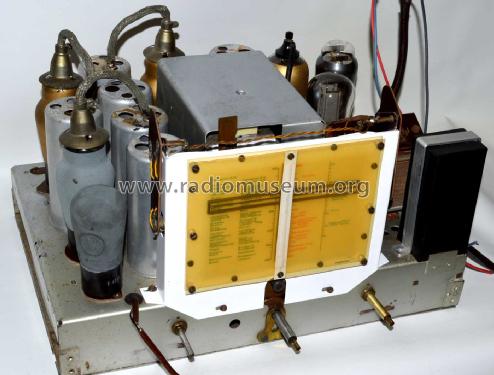

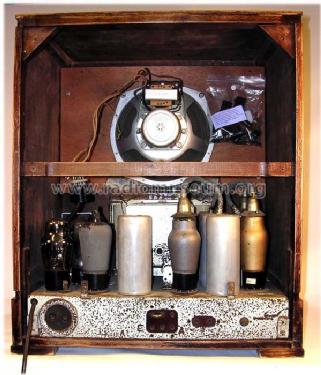

Picture reference Das Modell ist im «Radiokatalog» (Erb) abgebildet.


All listed radios etc. from Sachsenwerk (bis 1945) ESWE
Here you find 167 models, 138 with images and 105 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.
