Olympia 383WK

Olympia 383WK; Sachsenwerk bis 1945 (ID = 50445) Radio

Olympia 383WK; Sachsenwerk bis 1945 (ID = 50446) Radio

Olympia 383WK; Sachsenwerk bis 1945 (ID = 50447) Radio

Olympia 383WK; Sachsenwerk bis 1945 (ID = 8694) Radio

Olympia 383WK; Sachsenwerk bis 1945 (ID = 5636) Radio
Olympia 383WK; Sachsenwerk bis 1945 (ID = 183841) Radio Olympia 383WK; Sachsenwerk bis 1945 (ID = 183842) Radio
Olympia 383WK; Sachsenwerk bis 1945 (ID = 183843) Radio Olympia 383WK; Sachsenwerk bis 1945 (ID = 708497) Radio
Olympia 383WK; Sachsenwerk bis 1945 (ID = 12093) Radio Olympia 383WK; Sachsenwerk bis 1945 (ID = 12094) Radio
Olympia 383WK; Sachsenwerk bis 1945 (ID = 12095) Radio Olympia 383WK; Sachsenwerk bis 1945 (ID = 183840) Radio
Olympia 383WK; Sachsenwerk bis 1945 (ID = 519031) Radio Olympia 383WK; Sachsenwerk bis 1945 (ID = 519032) Radio
Use red slider bar for more.
Olympia 383WK; Sachsenwerk bis 1945 (ID = 183841) Radio
Sachsenwerk bis 1945: Olympia 383WK [Radio] ID = 183841 933x630
Select picture or schematic to display from thumbnails on the right and click for download.
For model Olympia 383WK, Sachsenwerk (bis 1945) ESWE:
Legende wie vor

Country:  Germany
Manufacturer / Brand:  Sachsenwerk (bis 1945) ESWE
Year: 1937/1938 Category: Broadcast Receiver - or past WW2 Tuner
Valves / Tubes 5: AK2 AF7 ABC1 AL4 AZ1
Main principle Superheterodyne (common); ZF/IF 468 kHz
Tuned circuits 6 AM circuit(s)
Wave bands Broadcast, Long Wave and Short Wave.
Details
Power type and voltage Alternating Current supply (AC) / 110; 125; 150; 230 Volt

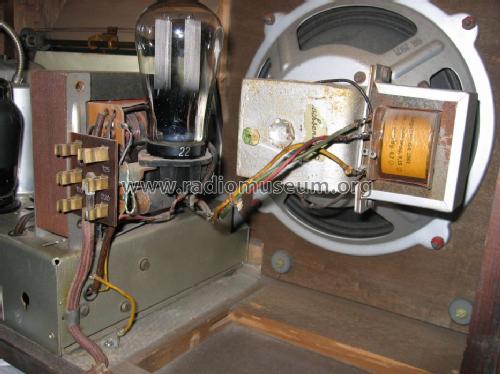

Loudspeaker Electro Magnetic Dynamic LS (moving-coil with field excitation coil)
Power out
from Radiomuseum.org Model: Olympia 383WK - Sachsenwerk bis 1945 ESWE
Material Wooden case
Dimensions (WHD) 608 x 319 x 269 mm / 23.9 x 12.6 x 10.6 inch
Notes var.BBr.
Source of data Radiokatalog Band 1, Ernst Erb
Circuit diagram reference Lange+Schenk+FS-Röhrenbestückung
Picture reference Das Modell ist im «Radiokatalog» (Erb) abgebildet.


All listed radios etc. from Sachsenwerk (bis 1945) ESWE
Here you find 167 models, 138 with images and 105 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.
