Deutscher Kleinempfänger 1938 DKE38

• Country
• Germany

• Manufacturer / Brand
• Schaleco - Schackow, Leder und Co; Berlin

• Year
• 1938–1940

• Category
• Broadcast Receiver - or past WW2 Tuner

• Radiomuseum.org ID
• 216480

• Picture
• Schematics

Previous Next

Previous Next

Click on the schematic thumbnail to request the schematic as a free document.

• Number of Tubes
• 2

• Valves / Tubes
• VCL11 VY2

• Main principle
• TRF with regeneration; 1 AF stage(s)

• Tuned circuits
• 1 AM circuit(s)

• Wave bands
• Broadcast (MW) and Long Wave.

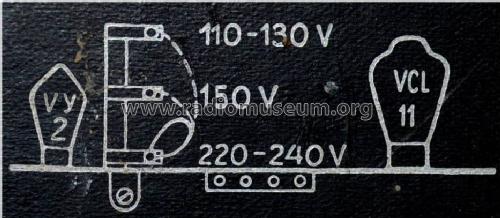

• Power type and voltage
• AC/DC-set

• Loudspeaker
• Magnetic loudspeaker (reed) of high quality (free mooving - only possible past 1931).

• Material
• Bakelite case

• from Radiomuseum.org
• Model: Deutscher Kleinempfänger 1938 DKE38 - Schaleco - Schackow, Leder und

• Dimensions (WHD)
• 240 x 240 x 120 mm / 9.4 x 9.4 x 4.7 inch

• Notes
• DKE 1938 = Deutscher Kleinempfänger; Spitzname: Goebbelsschnauze. Hat immer div. Spannungen. Von der Spannung her gibt es eigentlich nur Allstrom oder Batterie, nur in Literatur verschieden geführt. Hier ist der Name absichtlich ausgeschrieben als Deutscher Kleinempfänger DKE, damit er auch mit dieser Eingabe erscheint und nicht nur mit DKE oder DKE 38 bzw. DKE38.
  Da nur Rückwand und meist das Typenschild den Hersteller zeigen, kann nicht immer nach diesem sortiert werden. Im übrigen sind die Produkte der verschiedenen Hersteller identisch.
  Eine Auflistung aller deutschen Hersteller ist hier zu finden.

• Net weight (2.2 lb = 1 kg)
• 1.9 kg / 4 lb 3 oz (4.185 lb)

• Author
• Model page created by Konrad Birkner † 12.08.2014. See "Data change" for further contributors.
