For model Amigo II (2) 3V4, Schaub und Schaub-Lorenz
Country:  Germany
Manufacturer / Brand:  Schaub und Schaub-Lorenz
Year: 1952/1953 Category: Broadcast Receiver - or past WW2 Tuner

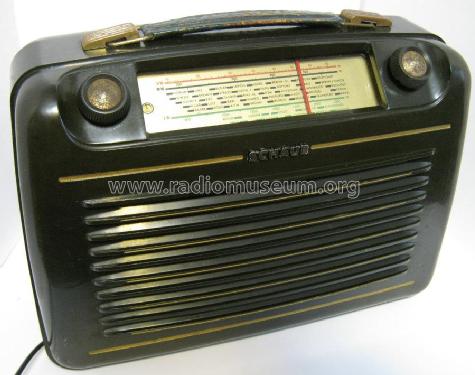

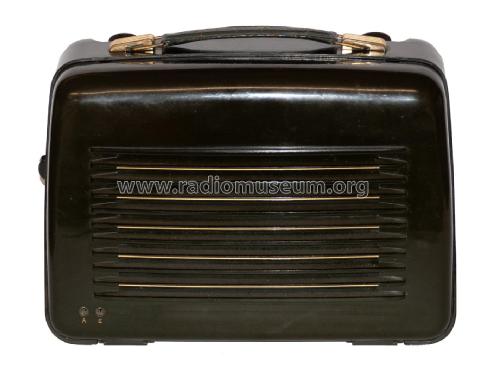

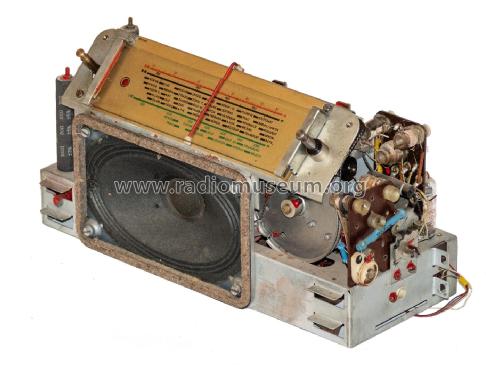

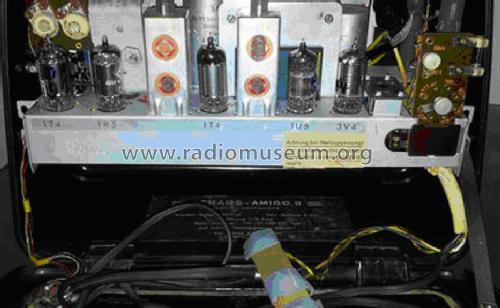

Valves / Tubes 5: 1T4 or DF91 1R5 or DK91 1T4 or DF91 1U5 3V4
Semiconductors (the count is only for transistors) Tr.Gl.=Metal-rectif.
Main principle Superhet with RF-stage; ZF/IF 472 kHz
Tuned circuits 6 AM circuit(s)
Wave bands Broadcast, Long Wave and Short Wave.
Power type and voltage Line / Batteries (any type) / AC/DC 110-220 ; 9 & 90 Volt
Loudspeaker Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil) - elliptical
Power out
from Model: Amigo II [3V4] - Schaub und Schaub-Lorenz
Material Bakelite case
Shape Portable set > 8 inch (also usable without mains)
Dimensions (WHD) 300 x 210 x 130 mm / 11.8 x 8.3 x 5.1 inch

Auch mit anderer Röhrenbestückung (siehe Variante 3S4). Im Netzbetrieb Allstrom. Spannungsversorgung: Wechselstrom 110; 125; 160; 220 V Gleichstrom 110; 127; 155; 220 V. Sebsttätige Netztrennung bei Öffnen des Gerätes. Kombinierte ECME-Batterie. Eingebaute Rahmenantenne.

Im Katalog des Rundfunk-Grosshandels 1952/53 wird noch die alternative Endröhre 3Q4 genannt die nicht mit der Sockelbelegung der 3V4 übereinstimmt.

Weitere Details der Sockelbelegung der Röhren können dem Schaltplan entnommen werden.

Net weight (2.2 lb = 1 kg) 5 kg / 11 lb 0.2 oz (11.013 lb)
Source of data Kat.d.Rundf.GrossH.1952/53
Literature/Schematics (1) -- Original-techn. papers.

Model page created by Konrad Birkner † 12.08.2014. See "Data change" for further contributors.
