• Country
• Germany

• Manufacturer / Brand
• Schaub und Schaub-Lorenz

• Year
• 1951/1952

• Category
• Broadcast Receiver - or past WW2 Tuner

• Radiomuseum.org ID
• 207513

Click on the schematic thumbnail to request the schematic as a free document.

• Number of Tubes
• 5

• Valves / Tubes
• 1T4 1R5 1T4 1U5 or 1S5 3S4 or 3V4 or 3Q4

• Number of Transistors

• Semiconductors
• Tr.Gl.=Metal-rectif.

• Main principle
• Superhet with RF-stage; ZF/IF 468 kHz

• Tuned circuits
• 6 AM circuit(s)

• Wave bands
• Broadcast and Short Wave (SW).

• Power type and voltage
• Line / Batteries (any type) / 110; 127; 155; 220/90 & 9 Volt

• Loudspeaker
• Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil) - elliptical

• Material
• Bakelite case

• from Radiomuseum.org

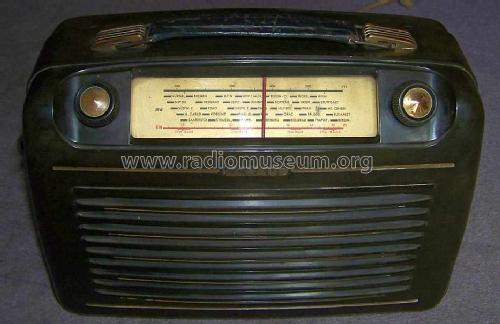

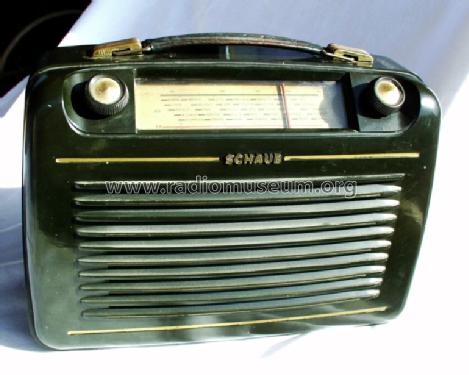

• Model: Amigo [K-M mit USA-Röhren] - Schaub und Schaub-Lorenz

• Shape
• Portable set > 8 inch (also usable without mains)

• Dimensions (WHD)
• 300 x 210 x 130 mm / 11.8 x 8.3 x 5.1 inch

• Notes

• Siehe auch Schaub Amigo mit MW + LW Empfang.
  Keine Teleskopantenne vorhanden, der Empfang von Kurzwelle ist nur mit einer am Antennenanschluss angeschlossenen Wurfantenne in guter Qulität möglich.

  Siehe auch Amigo K-M mit Röhrenbestückung: DF91 DK91 DF91 DAF91 DL92.
  Im Netzbetrieb Allstrom.
  Parallelmodell zum Lorenz Weekend K-M.

• Source of data
• -- Schematic

• Author
• Model page created by Christian Enzesberger. See "Data change" for further contributors.
