Kongress (Kongreß) 52H Allstrom

Kongress 52H; Schaub und Schaub- (ID = 5785) Radio

Kongress 52H; Schaub und Schaub- (ID = 619642) Radio

Kongress 52H; Schaub und Schaub- (ID = 2123608) Radio

Kongress 52H; Schaub und Schaub- (ID = 2123609) Radio
Kongress 52H; Schaub und Schaub- (ID = 19385) Radio Kongress 52H; Schaub und Schaub- (ID = 830) Radio
Kongress 52H; Schaub und Schaub- (ID = 19386) Radio Kongress 52H; Schaub und Schaub- (ID = 1560329) Radio

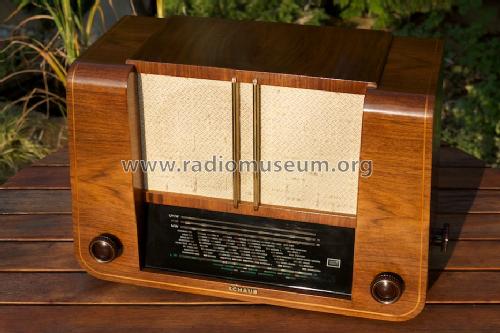

Kongress 52H; Schaub und Schaub- (ID = 1560330) Radio Kongress 52H; Schaub und Schaub- (ID = 1560331) Radio
Kongress 52H; Schaub und Schaub- (ID = 1560332) Radio Kongress 52H; Schaub und Schaub- (ID = 1560333) Radio
Kongress 52H; Schaub und Schaub- (ID = 1560334) Radio Kongress 52H; Schaub und Schaub- (ID = 1560335) Radio
Use red slider bar for more.
Kongress 52H; Schaub und Schaub- (ID = 19385) Radio
Schaub und Schaub-: Kongress 52H [Radio] ID = 19385 911x700
Select picture or schematic to display from thumbnails on the right and click for download.
For model Kongress (Kongreß) 52H Allstrom, Schaub und Schaub-Lorenz

Country:  Germany
Manufacturer / Brand:  Schaub und Schaub-Lorenz
Year: 1950 Category: Broadcast Receiver - or past WW2 Tuner
Valves / Tubes 3: UCH71 UCH71 UBL71 Urdox
Semiconductors (the count is only for transistors) Tr.Gl.=Metal-rectif.
Main principle Superheterodyne (common); ZF/IF 468 kHz
Tuned circuits 6 AM circuit(s)
Wave bands Ready for FM, has Broadcast, Long Wave, Short wave.
Details
Power type and voltage AC/DC-set / 110; 127; 220 Volt
Loudspeaker Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil) / Ø 17.5 inch = 44.5 cm
Power out
from Radiomuseum.org Model: Kongress 52H [Allstrom] - Schaub und Schaub-Lorenz
Material Wooden case
Notes
Net weight (2.2 lb = 1 kg) 7 kg / 15 lb 6.7 oz (15.419 lb)
Source of data Radiokatalog Band 1, Ernst Erb
Circuit diagram reference Lange-Nowisch
Mentioned in Funk-Technik (FT) (1/1951, S. 27, 28 / Daten, Schema)
Picture reference Das Modell ist im «Radiokatalog» (Erb) abgebildet.


All listed radios etc. from Schaub und Schaub-Lorenz
Here you find 930 models, 789 with images and 647 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.






Forum contributions about this model
Schaub und Schaub-: Kongress 52H
Threads: 1 | Posts: 1
Hits: 1895     Replies: 0
schaub: 52H (52 H); Kongress
Heribert Jung
29.Nov.08
  1

Dieser Plan zeigt das Modell "Kongreß 52H", wie er in der Funktechnik gedruckt wurde.  Der hochgeladene Plan von Lange zeigt das Modell "Kongreß H". Wenn jemand Kongress 52H in guter Qualität zum Modell lädt, kann alles andere gelöscht werden.



Schaltpläne bitte immer als gif oder png mit 2 bis max. 4 Grau/Schwarz/Weiss-Tönen, das spart eine Menge Platz und erhöht die Qualität merklich. Die Breite hier ist max. 600px, sonst platzt der Rahmen. Das lässt sich im Editor auch nachträglich bei den Bildeigenschaften einstellen, besser ist eine Reduzierung vor dem Upload, auch das spart dann merklich Speicherplatz. Danke Martin Renz.
