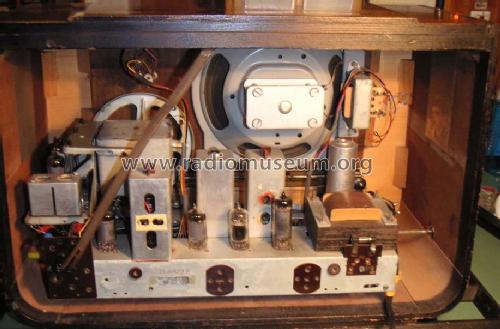

Koralle 53 ; Schaub und Schaub- (ID = 1093617) Radio Koralle 53 ; Schaub und Schaub- (ID = 1093622) Radio
Koralle 53 ; Schaub und Schaub- (ID = 1093621) Radio Koralle 53 ; Schaub und Schaub- (ID = 717209) Radio
Koralle 53 ; Schaub und Schaub- (ID = 1093623) Radio Koralle 53 ; Schaub und Schaub- (ID = 1094320) Radio
Koralle 53 ; Schaub und Schaub- (ID = 1094321) Radio Koralle 53 ; Schaub und Schaub- (ID = 1247597) Radio
Koralle 53 ; Schaub und Schaub- (ID = 1963119) Radio
Use red slider bar for more.
Koralle 53 ; Schaub und Schaub- (ID = 1093617) Radio
Schaub und Schaub-: Koralle 53 [Radio] ID = 1093617 926x638
Select picture or schematic to display from thumbnails on the right and click for download.
For model Koralle 53 LMU 6AU6, Schaub und Schaub-Lorenz

Country:  Germany
Manufacturer / Brand:  Schaub und Schaub-Lorenz
Year: 1952/1953 Category: Broadcast Receiver - or past WW2 Tuner
Valves / Tubes 7: 6AU6 6BE6 6BE6 6BA6 EM71 6AV6 6AQ5
Semiconductors (the count is only for transistors) Tr.Gl.=Metal-rectif. DS81 DS81
Main principle Superheterodyne (common); ZF/IF 472/10700 kHz
Tuned circuits 6 AM circuit(s)     9 FM circuit(s)
Wave bands Broadcast, Long Wave and FM or UHF.
Details
Power type and voltage Alternating Current supply (AC) / 110; 127; 155; 220 Volt
Loudspeaker Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil) / Ø 18 cm = 7.1 inch
Power out 4 W (unknown quality)
from Radiomuseum.org Model: Koralle 53 [LMU 6AU6] - Schaub und Schaub-Lorenz
Material Wooden case
Shape Tablemodel, low profile (big size).
Dimensions (WHD) 440 x 290 x 210 mm / 17.3 x 11.4 x 8.3 inch
Notes

Autotrafo, keine Netztrennung !!!


Ungeregelte UKW-Vorstufe (6AU6=EF94).
UKW-Demodulation mit 2 Germaniumdioden.
Laut Prospekt wird ein Ratiodetektor "in Spezialschaltung" verwendet.
Die Polung beider Dioden ist aber wie bei einem Diskriminator
in Gegentakt geschaltet, weiterhin gibt es keinen Ratio-Elko.
Europäische Röhrenbezeichungen laut Schema:
EF94, EK90, EK90, EF93, EM71, EBC91, EL90.
Siehe auch Koralle 53 mit 6BA6 (EF93) in der UKW-Vorstufe.
Net weight (2.2 lb = 1 kg) 7 kg / 15 lb 6.7 oz (15.419 lb)
Price in first year of sale 274.00 DM
External source of data Ernst Erb, HB9RXQ
Source of data -- Original prospect or advert
Literature/Schematics (1) -- Original-techn. papers.
Picture reference Das Gerät ist im Doppelband "Historische Radios" von Günther Abele abgebildet.


All listed radios etc. from Schaub und Schaub-Lorenz
Here you find 961 models, 807 with images and 682 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.






Forum contributions about this model
Schaub und Schaub-: Koralle 53
Threads: 1 | Posts: 1
Hits: 1499     Replies: 0
schaub: 53 (neu, LMU); Koralle
Egon Strampe
05.Jul.06
  1

Der Ton war verzerrt. Ursache war der C 57. Er war hochohmig.
