Touring T60 Automatik 11014675 cognac-hellbraun; Schaub und Schaub- (ID = 564080) Radio
Schaub und Schaub-: Touring T60 Automatik 11014675 cognac-hellbraun [Radio] ID = 564080 640x618
Select picture or schematic to display from thumbnails on the right and click for download.
For model Touring T60 Automatik 11014675 cognac-hellbraun, Schaub und Schaub-Lorenz

Country:  Germany
Manufacturer / Brand:  Schaub und Schaub-Lorenz
Year: 1965/1966 Category: Broadcast Receiver - or past WW2 Tuner
Semiconductors (the count is only for transistors) 10: AF106 AF125 AF136 AF126 AF126 AF137 AC122 AC122 AD155 AD155
Main principle Superheterodyne (common); ZF/IF 460/10700 kHz
Tuned circuits 7 AM circuit(s)     13 FM circuit(s)
Wave bands Broadcast, Long Wave, Short Wave plus FM or UHF.
Details
Power type and voltage Dry Batteries / D: 5 x 1,5 Volt
Loudspeaker Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil) - elliptical
Power out 2.5 W (unknown quality)
from Radiomuseum.org Model: Touring T60 Automatik 11014675 cognac-hellbraun - Schaub und Schaub-Lorenz
Material Modern plastics (no Bakelite or Catalin)
Shape Portable set > 8 inch (also usable without mains)
Dimensions (WHD) 300 x 188 x 93 mm / 11.8 x 7.4 x 3.7 inch
Notes

Betrieb im Auto über Autohalterung Touring T60 930117 aus 6-V- oder 12-V-Autobatterie, dann 6 W Ausgangsleistung;
Netzbetrieb mit zusätzlichem Netzteil möglich.
Einschubbox 93120171 oder 93121171 für Heimbetrieb mit extra Lautsprecher.

5 Ausführungen:

  • 11014175= weinrot/hellbraun,
  • 11014475= moosgrün/hellbraun,
  • 11014575= perlweiß/hellbraun,
  • 11014675= cognac/hellbraun,
  • 11014975= anthrazit/grau.

Siehe auch Basismodell Touring Automatik T60 11014xxx.

Net weight (2.2 lb = 1 kg) 3.4 kg / 7 lb 7.8 oz (7.489 lb)
Price in first year of sale 325.00 DM

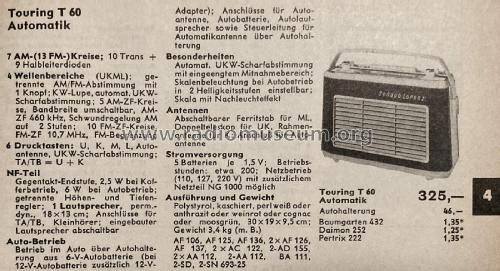

Literature/Schematics (1) -- Original-techn. papers.

Model page created by Wolfgang Bauer. See "Data change" for further contributors.
