VE301B

• Paese
• Germania

• Produttore / Marca
• Schaub und Schaub-Lorenz

• Anno
• 1933–1936

• Categoria
• Radio (o sintonizzatore del dopoguerra WW2)

• Radiomuseum.org ID
• 216603

• Immagini

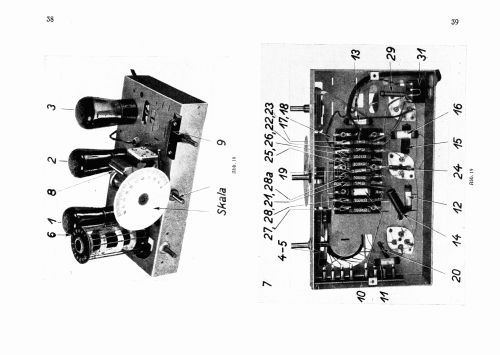

• Schemi

Previous Next

Previous Next

Clicca sulla miniatura dello schema per richiederlo come documento gratuito.

• Numero di tubi
• 3

• Valvole
• RE034 RE034 RES174d

• Principio generale
• A reazione (con rigenerazione); 2 Stadi BF

• N. di circuiti accordati
• 1 Circuiti Mod. Amp. (AM)

• Gamme d'onda
• Onde medie (OM) e onde lunghe (OL).

• Tensioni di funzionamento
• Batterie (di accumulatori e/o a secco) / 90 & 4 Volt

• Altoparlante
• Altoparlante magnetico (a spillo) senza sospensioni

• Materiali
• Mobile in legno

• Radiomuseum.org
• Modello: VE301B - Schaub und Schaub-Lorenz

• Forma
• Soprammobile verticale (sviluppato in altezza; no cattedrale, sin decorazioni).

• Dimensioni (LxAxP)
• 295 x 393 x 175 mm / 11.6 x 15.5 x 6.9 inch

• Annotazioni
• Holzgehäuse.
  Da nur Rückwand und meist das Typenschild den Hersteller zeigen, kann nicht immer nach diesem sortiert werden. Im übrigen sind die Produkte der verschiedenen Hersteller identisch.
  Eine Auflistung aller deutschen Hersteller ist hier zu finden.

• Autore
• Modello inviato da Konrad Birkner † 12.08.2014. Utilizzare "Proponi modifica" per inviare ulteriori dati.

• Altri modelli

• In questo link sono elencati 974 modelli, di cui 833 con immagini e 691 con schemi.
  Elenco delle radio e altri apparecchi della Schaub und Schaub-Lorenz
