Weekend T50K Automatik

Weekend T50K Automatik; Schaub und Schaub- (ID = 40025) Radio

Weekend T50K Automatik; Schaub und Schaub- (ID = 40026) Radio

Weekend T50K Automatik; Schaub und Schaub- (ID = 40027) Radio

Weekend T50K Automatik; Schaub und Schaub- (ID = 40028) Radio

Weekend T50K Automatik; Schaub und Schaub- (ID = 40030) Radio

Weekend T50K Automatik; Schaub und Schaub- (ID = 40031) Radio

Weekend T50K Automatik; Schaub und Schaub- (ID = 40029) Radio

Weekend T50K Automatik; Schaub und Schaub- (ID = 40032) Radio
Weekend T50K Automatik; Schaub und Schaub- (ID = 1654037) Radio Weekend T50K Automatik; Schaub und Schaub- (ID = 140051) Radio
Weekend T50K Automatik; Schaub und Schaub- (ID = 627155) Radio Weekend T50K Automatik; Schaub und Schaub- (ID = 627153) Radio
Weekend T50K Automatik; Schaub und Schaub- (ID = 140052) Radio Weekend T50K Automatik; Schaub und Schaub- (ID = 564105) Radio
Weekend T50K Automatik; Schaub und Schaub- (ID = 627157) Radio Weekend T50K Automatik; Schaub und Schaub- (ID = 627158) Radio
Weekend T50K Automatik; Schaub und Schaub- (ID = 627159) Radio Weekend T50K Automatik; Schaub und Schaub- (ID = 627160) Radio
Use red slider bar for more.
Weekend T50K Automatik; Schaub und Schaub- (ID = 1654037) Radio

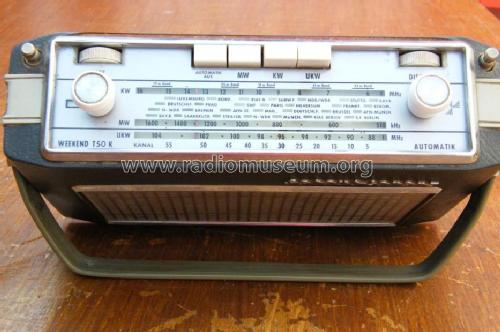

Schaub und Schaub-: Weekend T50K Automatik [Radio] ID = 1654037 772x768
Select picture or schematic to display from thumbnails on the right and click for download.
For model Weekend T50K Automatik, Schaub und Schaub-Lorenz

Country:  Germany
Manufacturer / Brand:  Schaub und Schaub-Lorenz
Year: 1964/1965 Category: Broadcast Receiver - or past WW2 Tuner
Semiconductors (the count is only for transistors) 9: AF114 AF115 AF125 AF126 AF126 AC125 AC125 AC128 AC128
Main principle Superheterodyne (common); ZF/IF 460/10700 kHz
Tuned circuits 7 AM circuit(s)     10 FM circuit(s)
Wave bands Broadcast, Short Wave plus FM or UHF.
Details
Power type and voltage Dry Batteries / 4 × 1,5 Volt
Loudspeaker Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil) - elliptical
Power out 1.5 W (unknown quality)
from Radiomuseum.org Model: Weekend T50K Automatik - Schaub und Schaub-Lorenz
Material Modern plastics (no Bakelite or Catalin)
Shape Portable set > 8 inch (also usable without mains)
Dimensions (WHD) 270 x 175 x 80 mm / 10.6 x 6.9 x 3.1 inch
Notes Betrieb im Auto über Autohalterung (44,- DM) aus 6-V- oder 12-V-Autobatterie möglich.
Net weight (2.2 lb = 1 kg) 2.5 kg / 5 lb 8.1 oz (5.507 lb)
Price in first year of sale 362.00 DM
Collectors' prices
Source of data Handbuch VDRG 1964/1965 / Radiokatalog Band 1, Ernst Erb


All listed radios etc. from Schaub und Schaub-Lorenz
Here you find 925 models, 780 with images and 641 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.






Forum contributions about this model
Schaub und Schaub-: Weekend T50K Automatik
Threads: 1 | Posts: 1
Hits: 1533     Replies: 0
schaub: T50K Automatik; Weekend
Marco Habeck
14.Jul.12
  1

Reparaturbericht:

Radio keine Funktion Akkuzelle defekt durch Dioden Kondensator Kombination ersetzt.

Tausch der Kondensatoren C101,C102,C1, C326,C307 zerbröselt Kapazität deutlich erhöht

KW setz aus bei Stellung unter 8MHZ  Draht in der KW Spule ab Anschluss (d) deshalb setze Ozillator aus.

FM auf C Seite verdreht Skala stimmt nicht. Wohl mal jemand den UKW Bereich erweitert Original zustand wieder hergestellt. Abgleich überprüft i.O


Schaub und Schaub-: Weekend T50K Automatik
End of forum contributions about this model
