Norya C87

Norya C87; Schneider Frères, (ID = 1103818) Radio Norya C87; Schneider Frères, (ID = 1103819) Radio
Norya C87; Schneider Frères, (ID = 1103820) Radio Norya C87; Schneider Frères, (ID = 1103822) Radio
Norya C87; Schneider Frères, (ID = 1252518) Radio Norya C87; Schneider Frères, (ID = 1252519) Radio
Norya C87; Schneider Frères, (ID = 1252520) Radio Norya C87; Schneider Frères, (ID = 1252521) Radio
Norya C87; Schneider Frères, (ID = 1297396) Radio Norya C87; Schneider Frères, (ID = 1297397) Radio
Use red slider bar for more.
Norya C87; Schneider Frères, (ID = 1103818) Radio
Schneider Frères,: Norya C87 [Radio] ID = 1103818 933x732
Select picture or schematic to display from thumbnails on the right and click for download.
For model Norya C87, Schneider (Frères, Radio-Télévision); Paris, Ivry / Seine

Country:  France
Manufacturer / Brand:  Schneider (Frères, Radio-Télévision); Paris, Ivry / Seine
Year: 1967 ? Category: Broadcast Receiver - or past WW2 Tuner
Semiconductors (the count is only for transistors) 11: AF106 AF125 AF126 AF126 AF126 SFT32 AC125 BC108 or. BC148 BC108 or. BC148 AC180 or. SFT367 AC181 or. SFT377 OA90 BA170 AA143 BA110
Main principle Superheterodyne (common); ZF/IF 457/10700 kHz
Wave bands Broadcast, Long Wave, Short Wave plus FM or UHF.
Details
Power type and voltage Batteries / addl. power jack / 6 x 1.5 / DC 9 Volt
Loudspeaker Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil) - elliptical
Power out 1.2 W (unknown quality)
from Radiomuseum.org Model: Norya C87 - Schneider Frères, Radio-
Material Leather / canvas / plastic - over other material
Shape Portable set > 8 inch (also usable without mains)
Dimensions (WHD) 300 x 180 x 80 mm / 11.8 x 7.1 x 3.1 inch
Notes

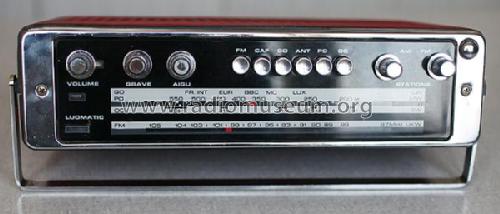

4 gammes d'ondes : GO de 152 à 275 kHz, PO de 520 à 1630 kHz, OC de 5.8 à 16 MHz, et FM de 87 à 105 MHz. Clavier 6 touches dont CAF (Commande Automatique de Fréquence sur FM). Antenne ferrite de 20 cm. Indicateur visuel d'accord. Contrôle tonalité. Prise antenne voiture, HP extérieur, magnétophone. HP elliptique de 12 x 19 cm, Z = 8 ohms.

11 transistors + 10 diodes (listées une fois par type)

Le Haut-Parleur mentionne 4 redresseurs TF111, ce qui est probablement incorrect.
Les données presentées ici sont celles de l'édition B du modèle.
Dans la documentation technique, la gamme FM est spécifiée comme étant jusqu'à 108 MHz , ce qui est probablement une erreur.

Net weight (2.2 lb = 1 kg) 2.5 kg / 5 lb 8.1 oz (5.507 lb)
Price in first year of sale 410.00 FRF
Mentioned in -- Original-techn. papers. (Édition B, 1968)
Literature/Schematics (1) Le Haut-Parleur

Model page created by Peter Kinnaird. See "Data change" for further contributors.
