Leydener Flasche (Minos-Flasche)

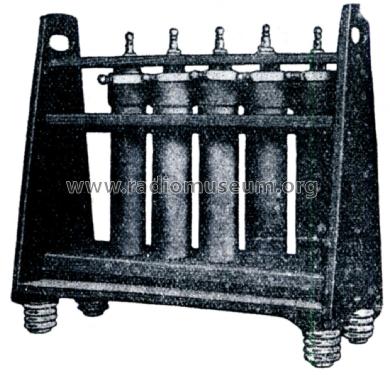

Kombination von zwei Leydener Flaschen. Kapazität pro Stück 2100 cm (2,5 nF). Spannungsbelastbarkeit bis ca. 25 kV. Die Flasche besitzt eine Wandung von ca. 1mm Stärke und einen runden Boden wie ein Reagenzglas. Von innen und außen ist sie dick verkupfert. Am oberen Ende ist die Wandung dicker, um am Rand der Metallisierung keine Schwachstellen für Durchschläge zu bieten. Die Anschlüsse sind großflächig und von hohem Querschnitt, als Sprühschutz sind alle Kanten verrundet. Der innen gelegene hohle Glaskörper dient als Stütze des Innenaufbaues und hat keine elektrische Funktion.

Flaschen wie diese waren die Kondensatoren der Wahl für Funkensender und Laborversuche mit Hochspannung. Sie zeichneten sich durch geringste Verluste und hohe Spannungsfestigkeit aus. Noch 1937 wird im Archiv für Elektrotechnik von einer Untersuchung berichtet, bei der die Minos-Flaschen aus Jenaer Glas die geringste Ableitung (beste Isolation) im Verhältnis zur Kapazität aufwiesen, und da waren bereits Keramikkondensatoren mit im Vergleich.

Gewicht und Größe sind angegeben für die Kombination von zwei Flaschen.
