For model Allradio S2 (Kat.12050), Schuchhardt, Berliner Fernsprech- und Telephonwerk AG; Berlin:
Ausgestellt im Rundfunkmuseum Fürth

Country:  Germany
Manufacturer / Brand:  Schuchhardt, Berliner Fernsprech- und Telephonwerk AG; Berlin
alternative name

Allradio-Telegraphon-Ges. || Ges. für Funk- und Fernm.App.mbH (Allradio)
Year: 1924/1925 Category: Broadcast Receiver - or past WW2 Tuner
Valves / Tubes 1:
Main principle TRF with regeneration
Tuned circuits 1 AM circuit(s)
Wave bands Broadcast only (MW).
Details
Power type and voltage Storage and/or dry batteries / 35+1,5 Volt
Loudspeaker - For headphones or amp.
Power out
from Radiomuseum.org Model: Allradio S2 - Schuchhardt, Berliner
Material TUBES VISIBLE, material not known.
Shape Tablemodel, with any shape - general.
Notes Die Geräte S1, S2 und S3 sind unterschiedlich: S1 hat noch keine Rückkopplung. deshalb ausser dem Abstimmknopf nur einen Heizregler neben der Röhre.
S2 hat Rückkopplung und einen Regler an der rechten Seitenwand sowie einen Feinstimmknopf (?) rechts unter dem Abstimmknopf. Dieses Modell wurde aber unter der gleichen Bestellnummer vertrieben wie S1. Siehe Katalogblatt, wo fälschlicherweise noch das alte Modell S1 abgebildet ist. Nur im Text wird stolz auf die Rückkopplung und die Telefunkenpatente verwiesen.
Über S3 ist (noch) kaum etwas bekannt. Die DRM Abbildung behauptet für alle drei Modelle S1, S2, S3 zuzutreffen. Das ist unrichtig. Es ist das Modell S1, keinesfalls S2, vermutlich auch nicht S3.
Gehäuse = Telephon 1919 (W19)
External source of data E. Erb 3-907007-36-0
Source of data Radiokatalog Band 2, Ernst Erb
Mentioned in Funkgeschichte der GFGF (8530)

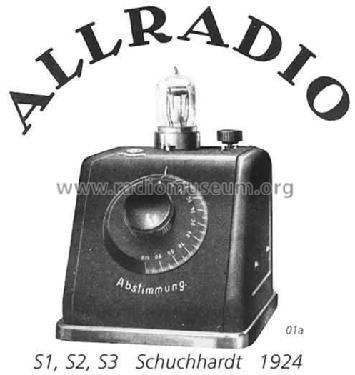

Picture reference Das Modell ist im «Radiokatalog» (Erb) abgebildet.
