All Transistor AM one Band AC/DC Radio BPH-20

All Transistor AM one Band AC/DC Radio BPH-20; Sharp; Osaka (ID = 637873) Radio

All Transistor AM one Band AC/DC Radio BPH-20; Sharp; Osaka (ID = 637874) Radio

All Transistor AM one Band AC/DC Radio BPH-20; Sharp; Osaka (ID = 637875) Radio
All Transistor AM one Band AC/DC Radio BPH-20; Sharp; Osaka (ID = 1268012) Radio All Transistor AM one Band AC/DC Radio BPH-20; Sharp; Osaka (ID = 637876) Radio
All Transistor AM one Band AC/DC Radio BPH-20; Sharp; Osaka (ID = 1268008) Radio All Transistor AM one Band AC/DC Radio BPH-20; Sharp; Osaka (ID = 1268009) Radio
All Transistor AM one Band AC/DC Radio BPH-20; Sharp; Osaka (ID = 1268010) Radio All Transistor AM one Band AC/DC Radio BPH-20; Sharp; Osaka (ID = 1268011) Radio
All Transistor AM one Band AC/DC Radio BPH-20; Sharp; Osaka (ID = 1268013) Radio All Transistor AM one Band AC/DC Radio BPH-20; Sharp; Osaka (ID = 1268016) Radio
All Transistor AM one Band AC/DC Radio BPH-20; Sharp; Osaka (ID = 2218006) Radio All Transistor AM one Band AC/DC Radio BPH-20; Sharp; Osaka (ID = 2419422) Radio
Use red slider bar for more.
All Transistor AM one Band AC/DC Radio BPH-20; Sharp; Osaka (ID = 1268012) Radio
Sharp; Osaka: All Transistor AM one Band AC/DC Radio BPH-20 [Radio] ID = 1268012 655x600
Select picture or schematic to display from thumbnails on the right and click for download.
For model All Transistor AM one Band AC/DC Radio BPH-20, Sharp; Osaka:
Ebay auction by user neobard888 140788069380

Country:  Japan
Manufacturer / Brand:  Sharp; Osaka
alternative name

Hayakawa Electric Co.Ltd.
Year: 1965 ?? Category: Broadcast Receiver - or past WW2 Tuner
Semiconductors (the count is only for transistors) 6: 2SA15 2SA12 2SA12 1N34A 2SB77 2SB156 2SB156
Main principle Superheterodyne (common); ZF/IF 455 kHz; 2 AF stage(s)
Wave bands Broadcast only (MW).
Details
Power type and voltage Line / Batteries (any type) / 110; 220 / 4 x 1,5 Volt
Loudspeaker Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil) / Ø 4 inch = 10.2 cm
Power out 0.8 W (unknown quality)
from Radiomuseum.org Model: All Transistor AM one Band AC/DC Radio BPH-20 - Sharp; Osaka
Material Various materials
Shape Portable set > 8 inch (also usable without mains)
Dimensions (WHD) 10 x 7 x 3.5 inch / 254 x 178 x 89 mm
Notes Sharp Model BPH-20 All Transistor AM ONE Band AC / DC Radio Hayakawa Electric Co.Ltd. Japan.
It has a wooden and metal aluminium cabinet.
Net weight (2.2 lb = 1 kg) 1.380 kg / 3 lb 0.6 oz (3.04 lb)
Literature/Schematics (1) -- Original-techn. papers.

Model page created by Miguel Bravo-Cos. See "Data change" for further contributors.



All listed radios etc. from Sharp; Osaka
Here you find 1209 models, 1054 with images and 486 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.






Forum contributions about this model
Sharp; Osaka: All Transistor AM one Band AC/DC Radio BPH-20
Threads: 1 | Posts: 1
Hits: 525     Replies: 0
Das Kartenhaus - Sharp BPH-20
Bruce Cohen
23.Aug.19
  1

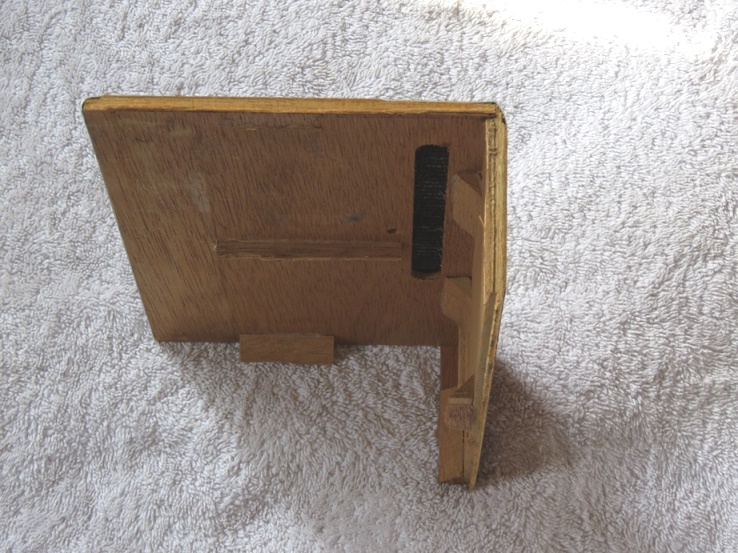

Das Radio kommt zu mir als Kartenhaus. Die Karten sind drauf und dran, ohne jeden weiteren Anlass in sich zusammen zu fallen. Die seitlichen Platten werden nur noch vom Henkel gehindert, links und rechts auszuklappen. Unten hält sich der Deckel des Batteriefaches mit einer Schraube fest am Chassis, aber das schwebt ja mehr oder weniger im Nichts – da seine drei Aufhängungen sich in Luft aufgelöst haben…

Das Kartenhaus besteht aus Holz/Laminat, Kunststoffen, Blechstücken  - ich will versuchen, mit Zweikomponenten-Leim daraus wieder einen festes, stabiles Kästchen zu machen, in dem das schwere Chassis wohlverwahrt ist. Schürfungen im Holz, Verbiegungen des Blechs und Brüche in den Zierstreifen machen die Sache nicht einfacher.

Technisch ist das Radio übrigens in einwandfreiem Zustand – bei dem zerfallenden Äusseren eine nette Überraschung. Ich habe das Radio auf dem Flohmarkt gesehen vor einiger Zeit, aber es nicht mitgenommen: Es war mir damals zu weit hin! – Gestern wurde ich vom Mitleid überrumpelt, und die Vernunft war dahin!

Jetzt ist es geklebt, verleimt, zugekleistert und verschraubt. Es sieht ganz nett aus, nicht wahr?

Attachments


Sharp; Osaka: All Transistor AM one Band AC/DC Radio BPH-20
