• Paese
• Germania

• Produttore / Marca
• Siemens (& Halske, -Schuckert Werke SSW, Electrogeräte); Berlin, München

• Anno
• 1940 ?

• Categoria
• Radio (o sintonizzatore del dopoguerra WW2)

• Radiomuseum.org ID
• 5332

Clicca sulla miniatura dello schema per richiederlo come documento gratuito.

• Numero di tubi
• 5

• Valvole

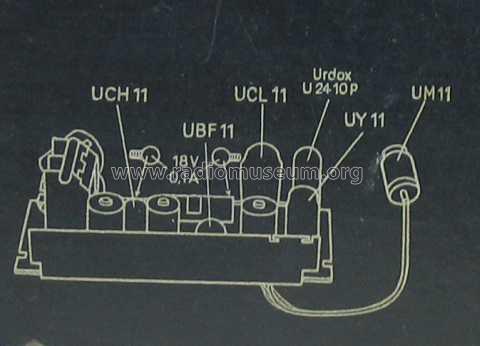

• UCH11 UBF11 UCL11 UY11 UM11 U2410P

• Principio generale
• Supereterodina (in generale); ZF/IF 468 kHz

• N. di circuiti accordati
• 6 Circuiti Mod. Amp. (AM)

• Gamme d'onda
• Onde medie (OM), lunghe (OL) e corte (OC).

• Tensioni di funzionamento
• Alimentazione universale (doppia: CC/CA) / 110-240 Volt

• Altoparlante
• AP presumibilmente dinamico (bobina mobile)

• Materiali
• Mobile in legno

• Radiomuseum.org
• Modello: 23GW - Siemens & Halske, -Schuckert

• Forma
• Soprammobile basso, con andamento orizzontale (grosse dimensioni).

• Dimensioni (LxAxP)
• 529 x 372 x 247 mm / 20.8 x 14.6 x 9.7 inch

• Peso netto
• 9.9 kg / 21 lb 12.9 oz (21.806 lb)

• Fonte dei dati
• Radiokatalog Band 1, Ernst Erb

• Riferimenti schemi
• Lange+Schenk+FS-Röhrenbestückung

• Altri modelli

• In questo link sono elencati 2537 modelli, di cui 2147 con immagini e 1347 con schemi.
  Elenco delle radio e altri apparecchi della Siemens (& Halske, -Schuckert Werke SSW, Electrogeräte); Berlin, München
