CD-Compo RD-115

CD-Compo RD-115; Siemens; D S.& (ID = 812694) Radio

CD-Compo RD-115; Siemens; D S.& (ID = 812695) Radio

CD-Compo RD-115; Siemens; D S.& (ID = 812696) Radio

CD-Compo RD-115; Siemens; D S.& (ID = 812697) Radio

CD-Compo RD-115; Siemens; D S.& (ID = 812698) Radio

CD-Compo RD-115; Siemens; D S.& (ID = 812699) Radio

CD-Compo RD-115; Siemens; D S.& (ID = 812700) Radio

CD-Compo RD-115; Siemens; D S.& (ID = 812701) Radio

CD-Compo RD-115; Siemens; D S.& (ID = 812702) Radio

CD-Compo RD-115; Siemens; D S.& (ID = 812703) Radio
CD-Compo RD-115; Siemens; D S.& (ID = 812722) Radio
Use red slider bar for more.
CD-Compo RD-115; Siemens; D S.& (ID = 812722) Radio
Siemens; D S.&: CD-Compo RD-115 [Radio] ID = 812722 695x478
Select picture or schematic to display from thumbnails on the right and click for download.
For model CD-Compo RD-115, Siemens; D (S.& Halske / S. Electrogeräte):
Bild aus Siemens Service Unterlagen

Country:  Germany
Manufacturer / Brand:  Siemens; D (S.& Halske / S. Electrogeräte)
Year: 1992 ?? Category: Broadcast Receiver - or past WW2 Tuner
Semiconductors (the count is only for transistors) Semiconductors present.
Main principle Superheterodyne (common); ZF/IF 455/10700 kHz
Wave bands Broadcast, Long Wave, Short Wave plus FM or UHF.
Details Other Combination - see Notes
Power type and voltage Line / Batteries (any type) / 220 / 8 x 1,5 Volt
Loudspeaker 4 Loudspeakers
Power out 6 W (unknown quality)
from Radiomuseum.org Model: CD-Compo RD-115 - Siemens; D S.& Halske / S.
Material Plastics (no bakelite or catalin)
Shape Portable set > 8 inch (also usable without mains)
Notes Mit eingebautem Cassetten-Recorder und CD Spieler.
3-Strahl Laserabtasteinheit: KSS-150 B, Sony.
Literature/Schematics (1) Original Siemens Service Unterlagen

Model page created by Josef Pilz. See "Data change" for further contributors.



All listed radios etc. from Siemens; D (S.& Halske / S. Electrogeräte)
Here you find 2449 models, 2024 with images and 1272 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.





Forum contributions about this model
Siemens; D S.&: CD-Compo RD-115
Threads: 2 | Posts: 2
Hits: 881     Replies: 0
Siemens: Powerschalter schltet sekundär ab
Klaus Pahr
10.Aug.16
  1

Verehrte Sammlergemeinde,

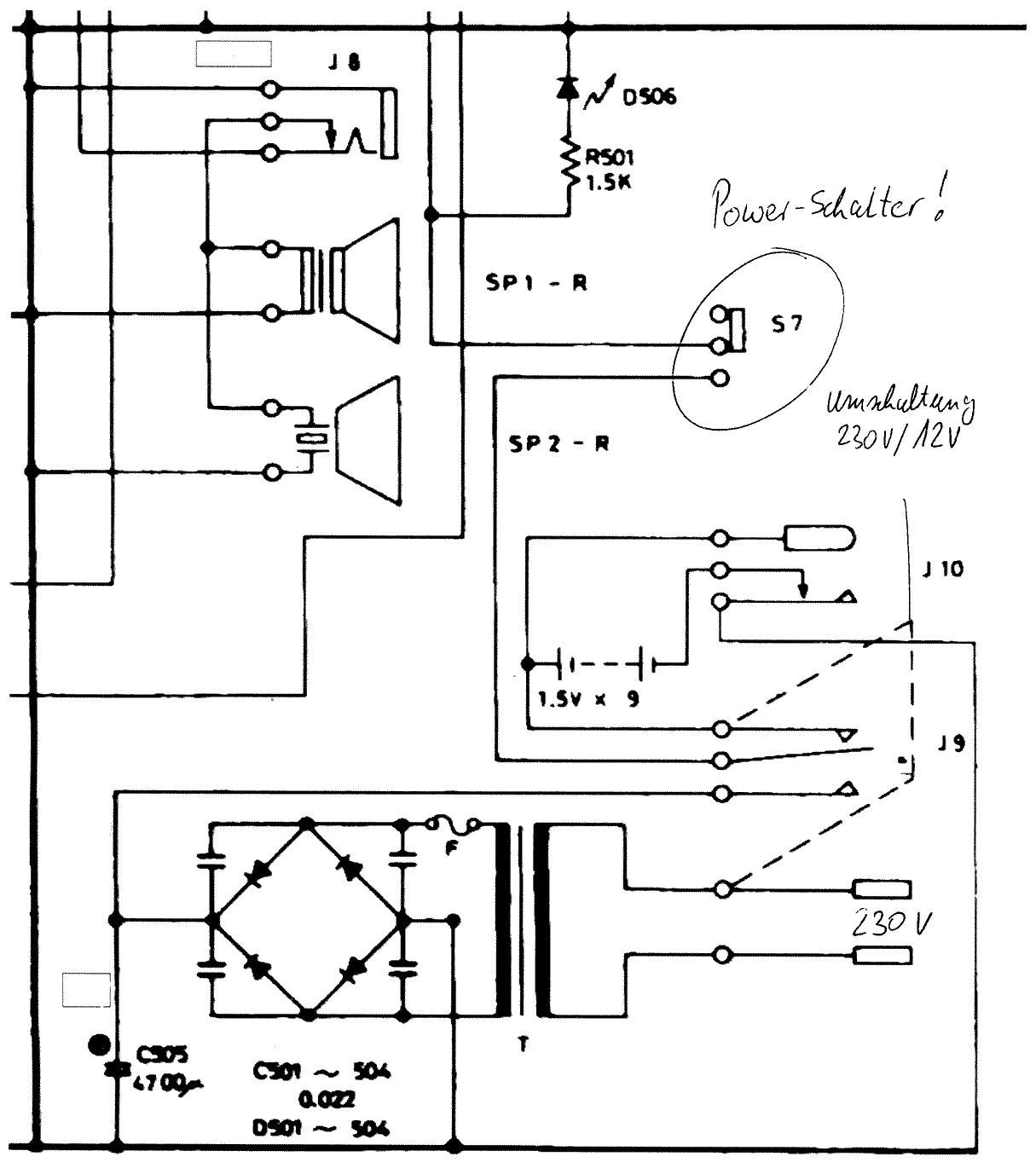

ich möchte noch darauf hinweisen, dass dieses Radio beim Ausschalten am Power-Tastschalter sekundär abschaltet. Das Netzteil bleibt ständig an der Betriebsspannung 230 Volt angeschlossen und verbraucht „Stand-by-Strom“. Im Schaltbildauszug versuche ich das noch deutlicher darzustellen.

Viele Grüße

Klaus Pahr

Attachments


Hits: 930     Replies: 0
Siemens: Tastschalter kaputt - Wo gibt es Ersatz?
Klaus Pahr
10.Aug.16
  1

Verehrte Sammlergemeinde,

ich habe eigentlich als Ersatzteilspender den Siemens RD115 gekauft, weil beim Gerät meines Vaters der linke Kassettendeckel gebrochen ist. In eBay fand ich zufällig dieses Gerät mit Beschreibung „defekt“. Ich habe es gekauft und dann gleich mal rein geschaut, warum gar nix geht, nicht mal die Power-LED. Das kann dann eigentlich nur was mit der Stromversorgung zu tun haben. Es zeigte sich sehr schnell, dass der Einschalter kaputt war. Ist er überbrückt, spielt das Gerät einwandfrei. Wo bekommt man also noch so einen Schalter her? Bei Bürklin bin ich fündig geworden. Da gibt es diesen noch mit Art. Nr. 15G400 zu 12,50 €/St (Stand: August 2016) Nach ein wenig Feilarbeiten passte er auf Anhieb rein. Auf der einen Seite musste das Befestigungsblech etwas abgefeilt werden, damit es keine leitende Verbindung zum Testpunkt-Lötnagel gibt. Nach dem Zusammenbau erfreut dieses Gerät wieder. Jetzt habe ich wieder keinen Kassettendeckel…

Ich verfasse diesen Bericht, weil ich hinweisen will, wo es solch einen Tastschalter heute noch gibt. Siemens hat für dieses Gerät keine Ersatzteile mehr lagernd. Vielleicht hilft das ja dem einen oder anderen Sammler.

Der braune Tastschalter ist der defekte (da sind die Kontakte innen weggebrannt), der weiße ist der neue.

Noch ein Hinweis Zum Öffnen des Geräts braucht man einen langen Kreuzschlitz-Schraubendreher Gr.2 mit mindestens 20 cm Länge. Sonst kommt man nicht an die Schrauben ran.

Viele Grüße

Klaus Pahr
