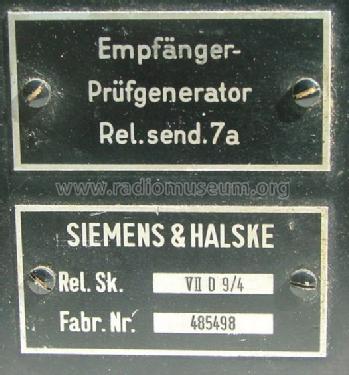

Empfänger-Prüfgenerator Rel. send. 7a

Siemens (& Halske, -Schuckert Werke SSW, Electrogeräte); Berlin, München

Données
Forum
Images
Collections

  • Année
  • 1935 ??
  • Catégorie
  • Appareils de mesure et de dépannage (matériel de labo)
  • Radiomuseum.org ID
  • 75998

Cliquez sur la vignette du schéma pour le demander en tant que document gratuit.

 Spécifications techniques

  • No. de tubes
  • 3
  • Gammes d'ondes
  • Bandes en notes
  • Tension / type courant
  • Alimentation Courant Alternatif (CA) / 110/220 Volt
  • Haut-parleur
  • - - Pas de sortie basse fréquence
  • Matière
  • Boitier métallique
  • De Radiomuseum.org
  • Modèle: Empfänger-Prüfgenerator Rel. send. 7a - Siemens & Halske, -Schuckert
  • Forme
  • Modèle de table profil bas (grand modèle).
  • Dimensions (LHP)
  • 450 x 250 x 180 mm / 17.7 x 9.8 x 7.1 inch
  • Remarques

  • Meßsender im beidseitig versilberten Stahlblechgehäuse, Chassis aus massivem Messing.

    6 Frequenzbereiche, durch Steckspulen wählber:

    • 100-230 kHz
    • 220-580 kHz
    • 540-1550 kHz
    • 1,45-3,6 MHz
    • 3,5-9 MHz
    • 8-21 MHz
    • Externe oder interne Modulation (400 Hz) wählbar.

    Zum Eichen des Ausgangsspannungsteilers dient ein Drehspulinstrument mit Thermokreuz. HF-Ausgang über Koaxialbuchse.

    Vom Siemens Empfänger-Prüfgenerator Rel. send. 7a gibt es wenigstens 2 Ausführungen, die sich optisch und technisch unterscheiden:

    • Frühe Ausführung um 1935 mit schwarz-weisser Frequenzskala, Gehäuse innen versilbert.
    • Späte Ausführung (um 1940?) mit mehrfarbiger Frequenzskala, das Gehäuse ist innen verkupfert, geänderte Schaltung des Modulationsfrequenzgenerators, dadurch geänderter Schaltplan.

    Siehe auch weitere Versionen

  • Poids net
  • 14 kg / 30 lb 13.4 oz (30.837 lb)
  • Prix de mise sur le marché
  • 500.00 RM
  • Littérature
  • - - Manufacturers Literature (Prospekt von 1937)
  • Schémathèque (1)
  • -- Schematic
  Siemens Pruefgenerator 7a 5838 KB
  • Documents sur ce modèle
  • Auteur
  • Modèle crée par Michael Seiffert. Voir les propositions de modification pour les contributeurs supplémentaires.

 Collections | Musées | Littérature

Collections

Le modèle Empfänger-Prüfgenerator fait partie des collections des membres suivants.

 Forum

Contributions du forum pour ce modèle: Siemens & Halske, -: Empfänger-Prüfgenerator Rel. send. 7a

Discussions: 1 | Publications: 2

Guten Tag

In meinem Besitz befindet sich ein sehr gut erhaltener Siemens Empfänger Prüfgenerator  Rel send 7a

Da ich das Gerät möglichst original restaurieren möchte, habe ich dies genau inspiziert und

überrascht festgestellt, dass der 2 polige Umschalter für die Modulation überhaupt nicht angeschlossen ist.  s. Foto

Es sieht so aus als wäre ein neuer Schalter eingebaut worden, dieser aber nicht verdrahtet wurde.

Ich habe das Handbuch von 1935 mit dem Schaltplan. Da das von mir erworbene Gerät in 1941 gebaut wurde hat die Schaltung ggf. einige Modifikationen erfahren. In dem Gerät sind mehr Induktivitäten verbaut als aus dem Schaltplan ersichtlich. Deshalb ist es schwierig die „fliegenden“ Drähte dem 2 pol. Umschalter zuzuordnen.

Bin nun auf der Suche nach einem passenden Schaltplan.

Hat sich schon jemand intensiv mit diesem Gerät beschäftigt und kann mir weiterhelfen.

Freue mich auf Ihre Unterstützung

Freundliche Grüße

Wolfram Zylka

Pièces jointes

Wolfram Zylka, 14.Jan.26

Weitere Posts (2) zu diesem Thema.
