• Country
• Germany

• Manufacturer / Brand
• Siemens (& Halske, -Schuckert Werke SSW, Electrogeräte); Berlin, München

• Year
• 1939

• Category
• Service- or Lab Equipment

• Radiomuseum.org ID
• 172704

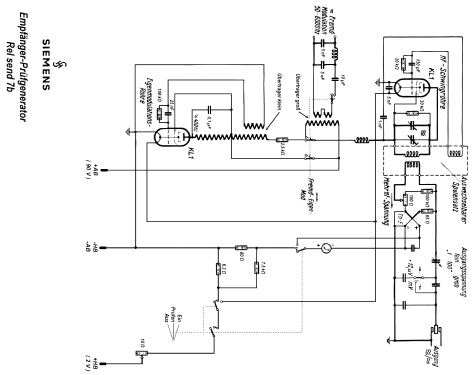

Click on the schematic thumbnail to request the schematic as a free document.

• Number of Tubes
• 2

• Valves / Tubes
• KL1_sidecontact KL1_sidecontact Ht3

• Wave bands
• Wave Bands given in the notes.

• Power type and voltage
• Storage and/or dry batteries / 90 & 2 Volt

• Loudspeaker
• - - No sound reproduction output.

• Material
• Metal case

• from Radiomuseum.org
• Model: Empfänger-Prüfgenerator Rel send 7b - Siemens & Halske, -Schuckert

• Shape
• Tablemodel, with any shape - general.

• Dimensions (WHD)
• 450 x 250 x 180 mm / 17.7 x 9.8 x 7.1 inch

• Notes
• 6 Frequenzbereiche durch Steckspulen wählbar: gelb 100-230kHz, grün 220-580kHz, rosa 540-1550kHz, grau 1,45-3,6MHz, 3,5-9MHz, blau 8-21MHz; die Farben geben den entsprechenden Skalenteil an. Externe oder interne (400Hz) Modulation wählbar. Zum Eichen des Ausgangsspannungsteilers dient ein Drehspulinstrument mit Thermokreuz. Die Heizspannung ist mit einem Drehwiderstand einstellbar. Für Anodenbatterie und Heizakku ist im hinteren Teil des Gehäuses ein separates Fach vorgesehen.

• Net weight (2.2 lb = 1 kg)
• 14 kg / 30 lb 13.4 oz (30.837 lb)

• Source of data
• - - Data from my own collection

• Author
• Model page created by Hans-Dieter Haase † 5.2.18. See "Data change" for further contributors.
