• Country
• Germany

• Manufacturer / Brand
• Siemens (& Halske, -Schuckert Werke SSW, Electrogeräte); Berlin, München

• Year
• 1956 ?

• Category
• Service- or Lab Equipment

• Radiomuseum.org ID
• 220432

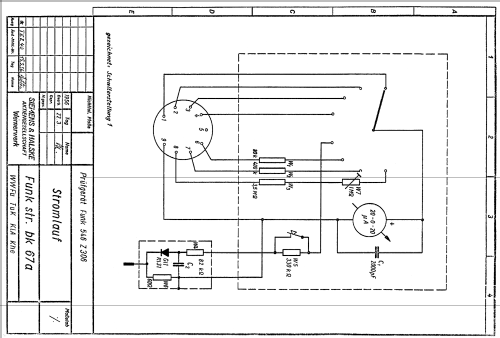

Click on the schematic thumbnail to request the schematic as a free document.

• Main principle
• Crystal or Solid State Detector

• Wave bands
• VHF incl. FM and/or UHF (see notes for details)

• Loudspeaker
• - - No sound reproduction output.

• Material
• Metal case

• from Radiomuseum.org

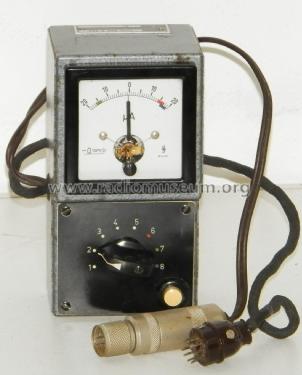

• Model: Funk bk 67a - Funk 546 Z 306 - Siemens & Halske, -Schuckert

• Shape
• Tablemodel, with any shape - general.

• Dimensions (WHD)
• 130 x 160 x 190 mm / 5.1 x 6.3 x 7.5 inch

• Notes

• Funk bk 67a - Funk 546 Z 306; WARTUNGSGERÄT speziell für die Handfunksprecher SIEMENS Funk 546k314a bzw b. Über eine Diagnosebuchse (am Funksprecher oben, mit Klappdeckel) wird das Gerät mit dem Funkgerät verbunden, so konnten Anoden- und Heizspannung, Diskriminator u.ä. überwacht werden.

  Weiterin gestattet das Gerät die Überwachung der Sendeleistung am Antennenausgang mittels HF-Stecker, welcher an den Antennenausgang angeschlossen wird.

  Hergestellt im Wernerwerk für Weitverkehrs- und Kabeltechnik.

• Net weight (2.2 lb = 1 kg)
• 1.5 kg / 3 lb 4.9 oz (3.304 lb)

• Source of data
• -- Original prospect or advert

• Author
• Model page created by a member from A. See "Data change" for further contributors.
