Grazioso-Junior Super 513U; Siemens-Austria WSW; (ID = 30639) Radio
Siemens-Austria WSW;: Grazioso-Junior Super 513U [Radio] ID = 30639 933x699
Select picture or schematic to display from thumbnails on the right and click for download.
For model Grazioso-Junior Super 513U, Siemens-Austria (WSW); Wien

Country:  Austria
Manufacturer / Brand:  Siemens-Austria (WSW); Wien
alternative name

Ges. für Technische Glaswaren
Brand
Wiener Schwachstrom Werke (WSW)
Year: 1951/1952 Category: Broadcast Receiver - or past WW2 Tuner
Valves / Tubes 4: UCH21 UCH21 UBL21 UY1N
Main principle Super-Heterodyne (Super in general); ZF/IF 452 kHz
Tuned circuits 6 AM circuit(s)
Wave bands Broadcast only (MW).
Details
Power type and voltage AC/DC-set / 110, 125, 150, 220 Volt
Loudspeaker Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil) / Ø 13 cm = 5.1 inch
Power out
from Radiomuseum.org Model: Grazioso-Junior Super 513U - Siemens-Austria WSW; Wien

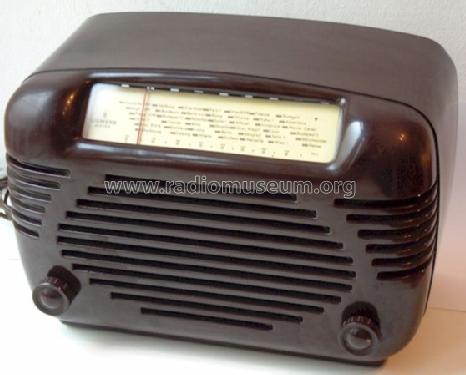

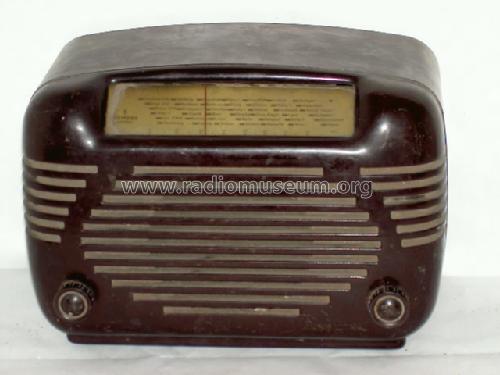

Material Bakelite case
Shape Tablemodel, low profile (big size).
Dimensions (WHD) 305 x 200 x 180 mm / 12 x 7.9 x 7.1 inch
Notes Spannungsumschaltung durch Umklemmen am Vorwiderstand im Inneren des Gerätes.
Net weight (2.2 lb = 1 kg) 3.5 kg / 7 lb 11.3 oz (7.709 lb)
Price in first year of sale 735.00 ATS
Collectors' prices
External source of data E. Erb 3-907007-36-0
Source of data -- Original-techn. papers. / Radiokatalog Band 2, Ernst Erb
Circuit diagram reference Lange-Nowisch
Mentioned in Radiotechnik, Die, Wien (RT 42) (5009B)
Literature/Schematics (1) -- Original-techn. papers.


All listed radios etc. from Siemens-Austria (WSW); Wien
Here you find 196 models, 173 with images and 128 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.






Forum contributions about this model
Siemens-Austria WSW;: Grazioso-Junior Super 513U
Threads: 1 | Posts: 1
Hits: 1654     Replies: 0
Ideal für Sammleranfänger ? Der Siemens Grazioso-Junior 513U
Wolfgang Scheida
15.Feb.12
  1

Der Siemens Grazioso-Junior Super 513U ist durchaus ein Gerät das für Sammleranfänger die auch "Basteln" und Verstehen möchten näher in den Fokus gerichtet werden kann:

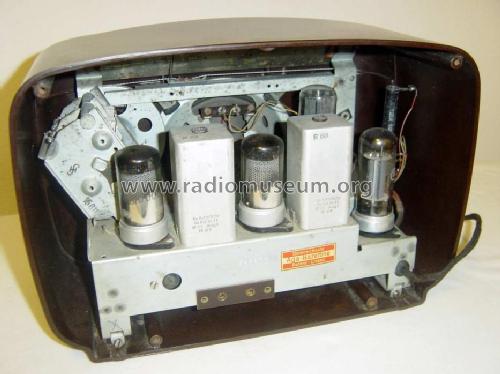

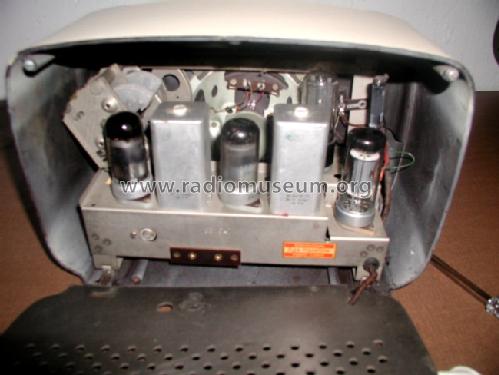

  • Dafür steht ein mechanisch wie auch elektrisch sehr übersichtlicher Aufbau mit gut erreichbaren und haptisch groß geratenen Bauteilen die man auch sehen und ablesen kann.
  • Einfache Demontage des Chassis

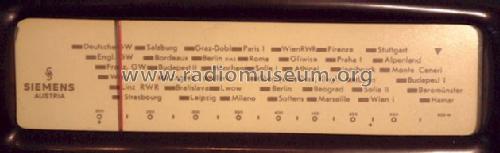

  • Gut nachvollziehbare Abstimmung, vorhandene Literatur u.v.m.
  • Alle Abstimmkerne sind gut sichtbar und zugänglich.
  • Einfaches einarbeiten in die Radio-Materie da nur Mittelwellenempfang ohne Umschaltaggregate.

Bekannte Fehler auszugsweise:

  • Schlechte Kontaktgebung der Röhrensockel mit den Stiften der 20er Serie.

               Die Baugröße der 20er Röhren wird deren Funktionsverständnis jedoch noch weiter vertiefen können.

  • Nachlassende Zugspannung am Abstimmseil

Warnung:

  • Vor seinem Allstromchassis nur für einen Betrieb insbesondere bei Reparaturarbeiten ausnahmslos mit Trenntransformator für Leute die dann auch Wissen was sie da tun!
  • Die hohe Hitzeentwicklung empfiehlt einen Betrieb zudem nur unter Aufsicht.

W.S. 2/2012
