Gross-Super - (Gros-Super 53) SH924W

Gross-Super - SH924W; Siemens (ID = 1267327) Radio Gross-Super - SH924W; Siemens (ID = 1532134) Radio
Gross-Super - SH924W; Siemens (ID = 1962679) Radio
Use red slider bar for more.
Gross-Super - SH924W; Siemens (ID = 1267327) Radio

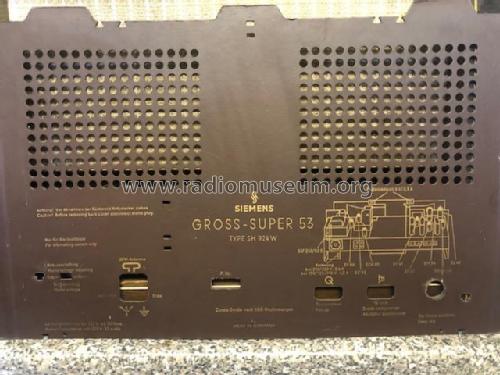

Siemens: Gross-Super - SH924W [Radio] ID = 1267327 933x787
Select picture or schematic to display from thumbnails on the right and click for download.
For model Gross-Super - (Gros-Super 53) SH924W, Siemens Elektrizitätserzeugnisse AG, Zürich

Country:  Switzerland
Manufacturer / Brand:  Siemens Elektrizitätserzeugnisse AG, Zürich
alternative name

Siemens EAG; Schweiz
Year: 1953 perfect model Category: Broadcast Receiver - or past WW2 Tuner
Valves / Tubes 8: EF80 EC92 ECH81 EF41 EM34 EF41 EABC80 EL41
Main principle Superheterodyne (common)
Tuned circuits 8 AM circuit(s)     11 FM circuit(s)
Details
Power type and voltage Alternating Current supply (AC) / 110-240 Volt
Loudspeaker Permanent or electro-dynamic (moving coil), system not known yet. / Ø 20 cm = 7.9 inch
Power out
from Radiomuseum.org Model: Gross-Super - SH924W - Siemens
Material Wooden case
Dimensions (WHD) 594 x 398 x 275 mm / 23.4 x 15.7 x 10.8 inch
Notes

Import aus Deutschland (siehe dort),Vertrieb in CH durch Albiswerk.

Ein Sammelprospekt für 1953 in französischer Sprache (mit Schweizerfranken-Preis 625.--, also wohl "Ausverkaufspreis") bezeichnet das Modell als "GROS-SUPER 53, Type SH 924 W. Es sind  "9 lampes" gennant, doch sind nur 8 aufgeführt. Auch das in Deutschland geführte Modell enthält nur 8 Röhren, im Schaltplan dort wird der Trockengleichrichter als Röhre geführt.

Das Chassis hat man auch im "Bahut Radio-Gramo 53 verwendet, ein Modell, das in Deutschland wohl nicht vorkommt.

Price in first year of sale 760.00 SFr
External source of data E. Erb 3-907007-36-0
Source of data Radiokatalog Band 2, Ernst Erb


All listed radios etc. from Siemens Elektrizitätserzeugnisse AG, Zürich
Here you find 28 models, 15 with images and 11 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.
