For model Grosssuper 522U, Siemens-Austria (WSW); Wien:

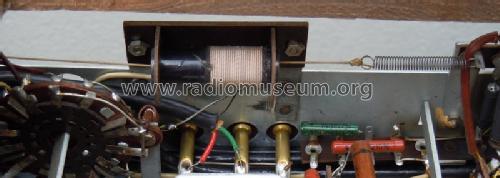

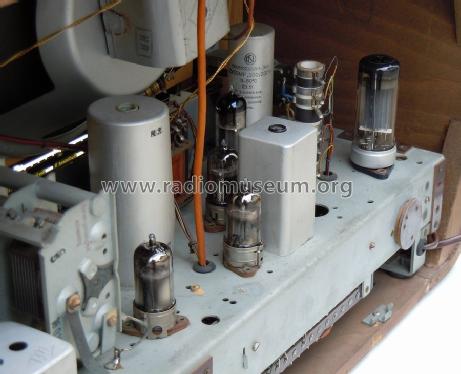

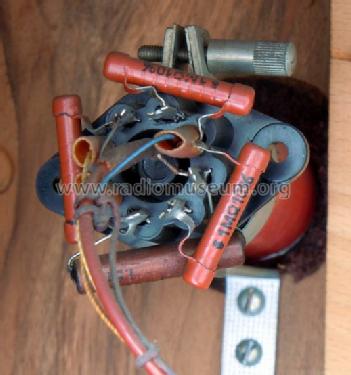

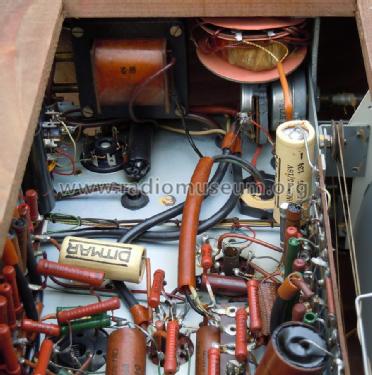

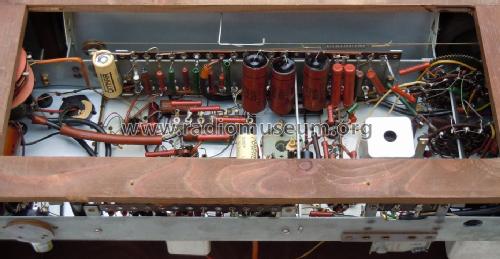

Siemens Grosssuper 522U

Country:  Austria
Manufacturer / Brand:  Siemens-Austria (WSW); Wien
alternative name

Ges. für Technische Glaswaren
Brand
Wiener Schwachstrom Werke (WSW)
Year: 1951–1953 Category: Broadcast Receiver - or past WW2 Tuner
Valves / Tubes 7: UAF42 UCH42 UAF42 UAF42 UM4 UL41 UY21
Semiconductors (the count is only for transistors) NTC-Resistor
Main principle Superhet with RF-stage; ZF/IF 452 kHz
Tuned circuits 7 AM circuit(s)
Wave bands Ready for FM, has Broadcast, Long Wave, Short wave.
Details
Power type and voltage AC/DC-set / 110-220 Volt
Loudspeaker Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil) / Ø 22 cm = 8.7 inch
Power out
from Radiomuseum.org Model: Grosssuper 522U - Siemens-Austria WSW; Wien
Material Wooden case
Shape Tablemodel, low profile (big size).
Dimensions (WHD) 550 x 380 x 240 mm / 21.7 x 15 x 9.4 inch
Notes ind.Feinabst.KW
Net weight (2.2 lb = 1 kg) 12.3 kg / 27 lb 1.5 oz (27.093 lb)
Price in first year of sale 2'580.00 ATS
External source of data E. Erb 3-907007-36-0
Source of data Radiokatalog Band 2, Ernst Erb
Mentioned in Radiotechnik, Die, Wien (RT 42) (5109B)

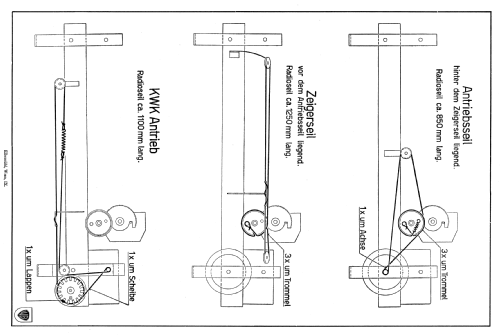

Literature/Schematics (1) -- Original-techn. papers.


All listed radios etc. from Siemens-Austria (WSW); Wien
Here you find 197 models, 174 with images and 130 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.






Forum contributions about this model
Siemens-Austria WSW;: Grosssuper 522U
Threads: 1 | Posts: 6
Hits: 1565     Replies: 5
siemens: 522U; Grosssuper
Lukas Radwallner
12.May.13
  1

Hallo liebe Radiomuseum Mitglieder, ich habe eine Frage bezüglich UKW Empfang beim Siemens Grossuper 522u. Wenn steht dass UKW Vorbereitet ist, heisst das das ein Modul noch eingenbaut gehört oder verstehe ich das Falsch? Mein Problem ist das ich Probleme mit dem Schaltplan habe bezüglich UKW Einheit finden bzw erkennen. Ich kann mich auch getäuscht haben, aber mir ist es so vorgekommen als ob der UKW Empfang kurz funktioniert hat, aber ich kann es nicht mehr genau sagen. Wenn es Funktionieren sollte kann mir dann Jemand bei der Eingrenzung des Fehlerbildes helfen? Alle anderen Bänder Funktionieren Einwandfrei nachdem ich den 2x50mF Elko in der Spannungsversorgung getauscht habe, nur bei der Schalterstellung U kommt kein Mucks aus dem Lautsprecher. Ich Danke schon mal im Voraus für die Mithilfe.

Johann Leber
12.May.13
  2

HaIIo Herr RadwaIIner

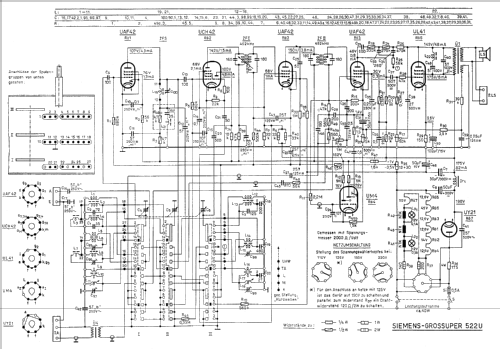

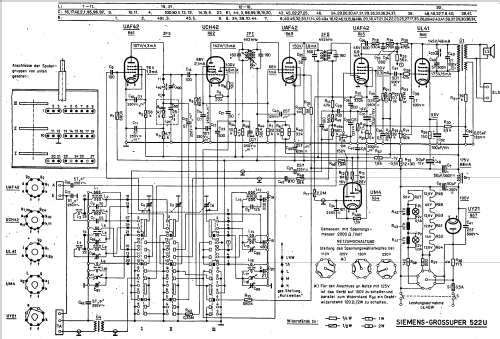

Nach Studium des SchaItbiIdes kann ich kein eingebautes UKW TeiI erkennen Eine Vorbereitung erfogte IedigIich durch einbau eines Tonfrequenzübertragers und die SchaItersteIIung UKW Der Übertrager ist hier sehr wichtig zur trennung der TonqueIIen über die TA Buchse (PIattenspieIer oder UKW TeiI) weiI dieses Gerät über das Chassis am Netz Iiegt (AIIstromgerät) Sie müssen aIso ein eigenständiges mit Stromversorgung versehenes UKW Gerät an die TA Buchsen anschIiessen  Eine GaIwanische Verbindung mit dem Chassis ist unter aIIen Umständen zu vermeiden m f Gruss

Wolfgang Bauer
12.May.13
  3

Sg. Herr Radwallner,

vorbereitet heißt, daß man einen UKW-Vorsatz benötigt.

Zum Beispiel den ==> Untersatz-Super 547U oder das ==> UKW-Zusatzgerät.

Wenn Ihr Gerät mit keinem der beiden Geräte ausgestattet ist, kann auch kein UKW-Empfang möglich sein.

MfG. WB.

Lukas Radwallner
12.May.13
  4

Vielen Dank für die Promten Antworten. Jetzt bin ich sehr erleichtert, weil ich auch wie gesagt am Schaltplan keinen Konkreten UKW Spulensatz oder ähnliches finden konnte. Ich bedanke mich recht Herzlich an Herrn Johann Leber und Wolfgang Bauer die mir schnell mit der Lösung des Problems geholfen haben. Mfg

Wolfgang Bauer
13.May.13
  5

Sg. Herr Radwallner,

ich habe Ihnen noch die Anschlussanleitung des Untersatz-Super 547U für den Siemens 522U zum Modell geladen.

MfG. WB.

Lukas Radwallner
13.May.13
  6

Vielen Dank Herr Bauer für die Informationen. Dann werde ich nach so einem Teil ausschau halten.

Ich wünsche noch einen schönen Tag.


Siemens-Austria WSW;: Grosssuper 522U
End of forum contributions about this model
