• Country
• Germany

• Manufacturer / Brand
• Siemens (& Halske, -Schuckert Werke SSW, Electrogeräte); Berlin, München

• Year
• 1956

• Category
• Sound/Video Recorder and/or Player

• Radiomuseum.org ID
• 209849

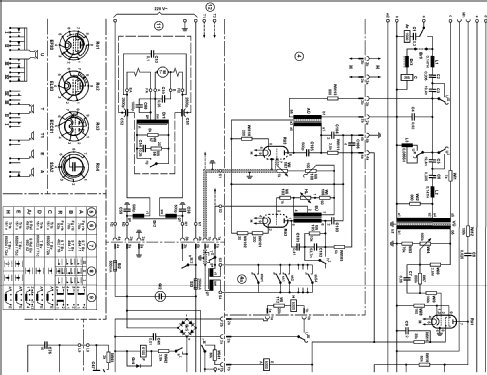

Click on the schematic thumbnail to request the schematic as a free document.

• Number of Tubes
• 3

• Valves / Tubes
• EF80 EL83 ECC81 85A2

• Wave bands
• - without

• Power type and voltage
• Alternating Current supply (AC) / 220 Volt

• Loudspeaker
• - - No sound reproduction output.

• Material
• Metal case

• from Radiomuseum.org
• Model: Hell-Schreiber "GL" T typ 72c - Siemens & Halske, -Schuckert

• Shape
• Tablemodel, with any shape - general.

• Dimensions (WHD)
• 432 x 265 x 432 mm / 17 x 10.4 x 17 inch

• Notes
• Siemens Hell-Schreiber "GL" T typ 72c.
  Der Siemens Hell-Fernschreiber "GL" zur Aussendung und zum Empfang von Siemens Hell-Zeichen arbeitet im Start-Stop-Betrieb. Er ist für den Einsatz auf Fernschrechverbindungen über Drahtleitungen oder Funksprechkanälen mit leitungsähnlichem Charakter bestimmt.

  Geber
  Anpassung: Z = 600 Ω
  Schreibgeschwindigkeit: 6,1 Z/s
  Schrittgeschwindigkeit: 300 Baud
  Schreiber
  Bildaufteilung: 84 Felder, 6 Linien
  Streifenpapierbreite: 9,5 mm
  Schrifthöhe: 4,5 mm
  Buchstabenbreite: max. 2,5 mm
  Buchstabenteilung: 3,0 mm

• Net weight (2.2 lb = 1 kg)
• 26 kg / 57 lb 4.3 oz (57.269 lb)

• Literature/Schematics (1)
• -- Original-techn. papers.

• Author
• Model page created by Bernd P. Kieck. See "Data change" for further contributors.
