Kleinsuper 53 SH722GW; Siemens; D S.& (ID = 56291) Radio
Siemens; D S.&: Kleinsuper 53 SH722GW [Radio] ID = 56291 484x347
Select picture or schematic to display from thumbnails on the right and click for download.
For model Kleinsuper 53 SH722GW, Siemens; D (S.& Halske / S. Electrogeräte)

Country:  Germany
Manufacturer / Brand:  Siemens; D (S.& Halske / S. Electrogeräte)
Year: 1952–1954 Category: Broadcast Receiver - or past WW2 Tuner
Valves / Tubes 6: UF80 UF80 UCH81 UF41 UABC80 UL41 Tr.Gl.=Metal-rectif.
Main principle Super-Heterodyne (Super in general); ZF/IF 468/10700 kHz
Tuned circuits 6 AM circuit(s)     9 FM circuit(s)
Wave bands Broadcast (BC) and FM or UHF.
Details
Power type and voltage AC/DC-set / 110; 125; 220; 240 Volt
Loudspeaker Permanent Magnet Dynamic (PDyn) Loudspeaker (moving coil) / Ø 13 cm = 5.1 inch
Power out
from Radiomuseum.org Model: Kleinsuper 53 SH722GW - Siemens; D S.& Halske / S.

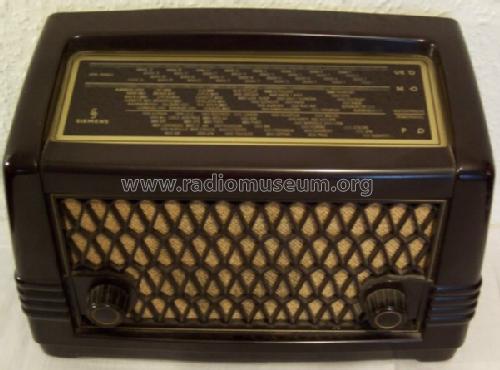

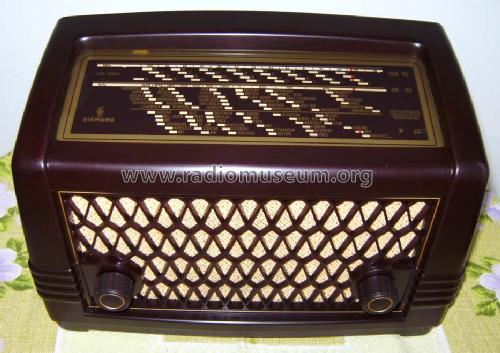

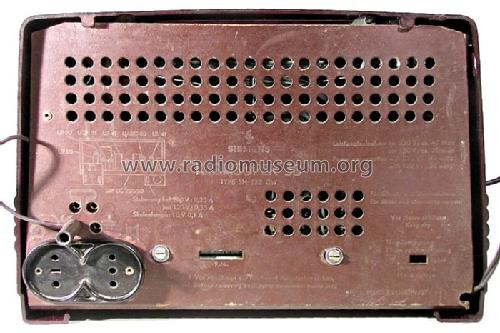

Material Bakelite case
Shape Tablemodel, Mantel/Midget/Compact up to 14" width, but not a Portable (See power data. Sometimes with handle but for mains only).
Dimensions (WHD) 345 x 220 x 160 mm / 13.6 x 8.7 x 6.3 inch
Notes

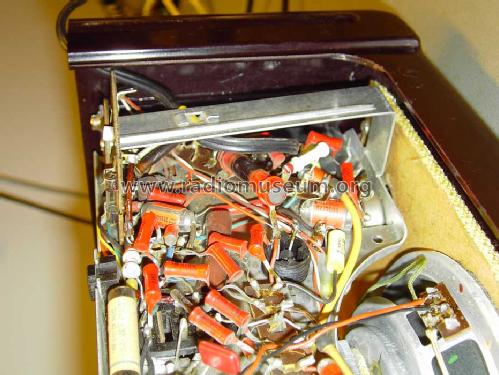

Das Chassis dürfte eine reduzierte Variante des Spezialsuper 53 SH822GW sein.

Daher rührt die DM70, deren Schaltschema hier im Schaltbild wohl versehentlich belassen wurde. Ebenso ist die Reihenschaltung des 25nF-Kondensators mit einem Potentiometer 250kOhm, die von der Anode der Triode UABC80 nach Masse führt beim Kleinsuper nicht vorhanden, aber im Schaltbild eingezeichnet.

Net weight (2.2 lb = 1 kg) 3.8 kg / 8 lb 5.9 oz (8.37 lb)
Price in first year of sale 199.00 DM
Collectors' prices

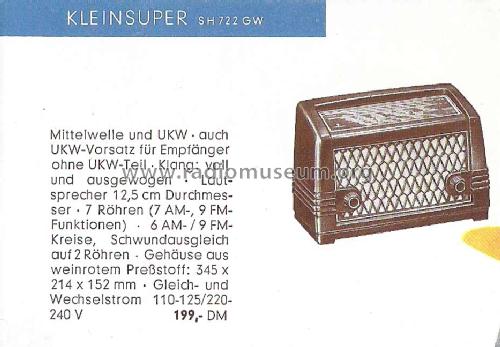

Source of data Kat.d.Rundf.GrossH.1952/53 / Radiokatalog Band 1, Ernst Erb
Literature/Schematics (1) -- Original-techn. papers.
Picture reference Das Modell ist im «Radiokatalog» (Erb) abgebildet.


All listed radios etc. from Siemens; D (S.& Halske / S. Electrogeräte)
Here you find 2381 models, 1952 with images and 1243 with schematics for wireless sets etc. In French: TSF for Télégraphie sans fil.






Forum contributions about this model
Siemens; D S.&: Kleinsuper 53 SH722GW
Threads: 1 | Posts: 3
Hits: 1085     Replies: 2
siemens: Röhre DM70...Wo?
Jochen Amend
15.Nov.16
  1

Hallo liebe Leser,

im Plan der zu diesem Gerät abgelegt ist, ist in der Bestückung eine DM70 angezeigt >Unten im Schaltplan. Aber in der Schaltung selbst finde ich diese Röhre nicht. Auch nicht auf den Bildern.

Kann hier jemand was Genaueres dazu sagen?

Beste Grüße,

Jochen

Attachments

Wolfgang Bauer
16.Nov.16
  2

Sg. Herr Amend,

da hat der Zeichner vergessen, die Sockelbeschaltung der Röhre DM70 aus dem Schaltplan zu entfernen.
Das idente Chassis aber mit DM70 ist der Spezialsuper 53 SH822GW.
Die Heizung der DM70 in der Kathodenleitung der UL41 wurde umgezeichnet, aber die DM70 blieb.

MfG. WB.

Jochen Amend
16.Nov.16
  3

Hakko Herr Bauer,

vielen Dank für die Aufklärung.

Beste Grüße,

Jochen
