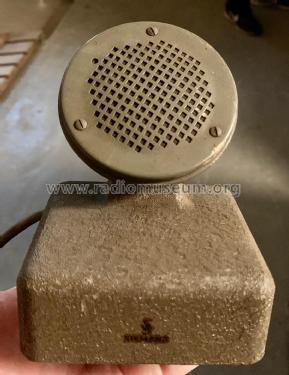

Kondensatormikrofon SM 7

Kondensatormikrofon SM 7; Siemens; D S.& (ID = 478378) Microphone/PU Kondensatormikrofon SM 7; Siemens; D S.& (ID = 2268541) Microphone/PU
Kondensatormikrofon SM 7; Siemens; D S.& (ID = 2517729) Microphone/PU Kondensatormikrofon SM 7; Siemens; D S.& (ID = 2517731) Microphone/PU
Kondensatormikrofon SM 7; Siemens; D S.& (ID = 2517736) Microphone/PU
Use red slider bar for more.
Kondensatormikrofon SM 7; Siemens; D S.& (ID = 478378) Microphone/PU
Siemens; D S.&: Kondensatormikrofon SM 7 [Microphone/PU] ID = 478378 569x700
Select picture or schematic to display from thumbnails on the right and click for download.
For model Kondensatormikrofon SM 7, Siemens; D (S.& Halske / S. Electrogeräte):
Original prospekt.

Country:  Germany
Manufacturer / Brand:  Siemens; D (S.& Halske / S. Electrogeräte)
Year: 1939 ? Category: Microphone or Pick-up element
Wave bands - without
Details
Power type and voltage Storage and/or dry batteries / 100 Volt
Loudspeaker - For headphones or amp.
Power out
from Radiomuseum.org Model: Kondensatormikrofon SM 7 - Siemens; D S.& Halske / S.
Material Metal case
Dimensions (WHD) 132 x 100 x 90 mm / 5.2 x 3.9 x 3.5 inch
Notes

Zugehörig ist der Vorverstärker SMV1 bzw. SMV2 von Siemens & Halske.

Dieses Zweischicht-Kondensatormikrofon beruht auf dem Siemens-Patent DRP724170 von 1938, Erfindung von Wilhelm Janovsky und Heinrich Bauer. Die Idee besteht darin, die Herstellung und den Betrieb zu vereinfachen, indem ein festes Dieelektrikum (Folie mit Löchern) verwendet wird zwischen Membrane und Gegenelektrode.

Die Mikrofonkapsel hat eine relativ hohe Kapazität, so daß sie über einen Übertrager mit hohem Übersetzungsverhältnis direkt auf 200Ohm angepasst werden kann. Die Vorspannung von 100V wird dem Mikro über die Tonader vom Vorverstärker her zugeführt.

Die Ausführung SM7a hat kein Tischgehäuse, sondern ist für Stativmontage vorgesehen.

Net weight (2.2 lb = 1 kg) 0.6 kg / 1 lb 5.1 oz (1.322 lb)
Source of data -- Original prospect or advert
Mentioned in Patent (DRP 724170 von 4/1938, erteilt 7/1942)
Literature/Schematics (1) Siemens-Zeitung 1940

Model page created by Sandor Selyem-Tóth. See "Data change" for further contributors.
