Oberon 131.615
Siemens-Austria (WSW); Wien
- País
- Austria
- Fabricante / Marca
- Siemens-Austria (WSW); Wien
- Año
- 1960/1961
- Categoría
- Radio - o Sintonizador pasado WW2
- Radiomuseum.org ID
- 10677
-
- alternative name: Ges. für Technische Glaswaren
- Brand: Wiener Schwachstrom Werke (WSW)
Sammlung: A. Fröhlich
Sammlermarkt
Sammlermarkt
Sammlung Albert Weiss
Haga clic en la miniatura esquemática para solicitarlo como documento gratuito.
- Numero de valvulas
- 6
- Numero de transistores
- Semiconductores
- B250C75
- Principio principal
- Superheterodino en general; ZF/IF 460/10800 kHz
- Número de circuitos sintonía
- 6 Circuíto(s) AM 9 Circuíto(s) FM
- Gama de ondas
- OM, OL, OC y FM
- Tensión de funcionamiento
- Red: Corriente alterna (CA, Inglés = AC) / 110; 125; 150; 220; 240 Volt
- Altavoz
- 2 Altavoces / Ø 17 cm = 6.7 inch
- Material
- Madera
- de Radiomuseum.org
- Modelo: Oberon 131.615 - Siemens-Austria WSW; Wien
- Forma
- Sobremesa de botonera.
- Ancho, altura, profundidad
- 510 x 306 x 288 mm / 20.1 x 12 x 11.3 inch
- Anotaciones
-
7 Tasten, 3 Klangregister-Tasten, gedruckte Schaltung.
- Peso neto
- 7 kg / 15 lb 6.7 oz (15.419 lb)
- Precio durante el primer año
- 2,190.00 öS
- Ext. procedencia de los datos
- E. Erb 3-907007-36-0
- Procedencia de los datos
- -- Original prospect or advert / Radiokatalog Band 2, Ernst Erb
- Documentación / Esquemas (1)
- -- Original-techn. papers.
- Otros modelos
-
Donde encontrará 203 modelos, 179 con imágenes y 135 con esquemas.
Ir al listado general de Siemens-Austria (WSW); Wien
Colecciones
El modelo Oberon es parte de las colecciones de los siguientes miembros.
Contribuciones en el Foro acerca de este modelo: Siemens-Austria WSW;: Oberon 131.615
Hilos: 2 | Mensajes: 6

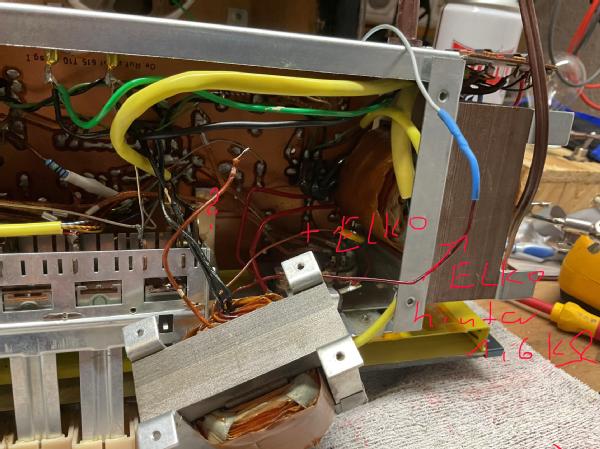

Hatte das Radio Oberon 131.615 erfolgreich wieder instandgesetzt und ist auch einige Tage gelaufen. Dann ist aber der R27 Wiederstand 1,6 kOhm am Becherelko durchgebrannt. Da zwei Leitungen zum Ü2 brüchig waren habe ich hier neue Leitungen angebracht. Dabei ist mir ein Missgeschick passiert, habe ein Kabel des Ü2 abgerissen. (Siehe Bild) Nun weiß ich nicht wo ich diese Kabel wieder anlöten muss. Meine Vermutung ist irgendwo im Bereich der die Anodenspannung der EL 84 PIN 7. ist das korrekt?
Vielleicht kann mir hier jemand weiterhelfen und konkret sagen wo genau das Kabel angebracht war?
Georg Bals, 06.Mar.26
Ich möchte den Röhrenradio meiner Mutter ein Oberon 131.615 von der Firma WSW wieder zum Laufen bringen. den alten Becherelko mit 2 x 50 uF habe ich gegen AI Elko 47 uF + 47 uF 450 V getauscht.

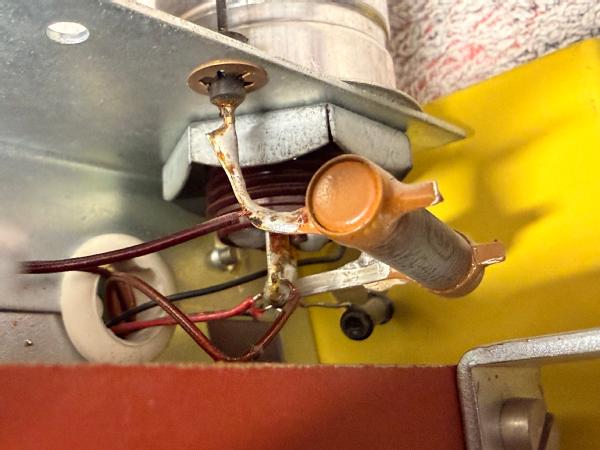

Am Pluspol des alten Becherelkos ist ein Widerstand verbaut dessen Wert nicht mehr eindeutig Identifizierbar ist. Der Widerstand geht vom Pluspool an das Gehäuse. Zudem war hier noch ein dunkelbraunes Kabel angelötet. Der Wert beginnt m 1 ?..K. Kann mir jemand den genauen Wert des Wiederstandes angeben?
Georg Bals, 22.Feb.26
