Oszillographischer Nullindikator
Siemens (& Halske, -Schuckert Werke SSW, Electrogeräte); Berlin, München
- Country
- Germany
- Manufacturer / Brand
- Siemens (& Halske, -Schuckert Werke SSW, Electrogeräte); Berlin, München
- Year
- 1965 ??
- Category
- Service- or Lab Equipment
- Radiomuseum.org ID
- 251871
- Number of Tubes
- 10
- Power type and voltage
- Alternating Current supply (AC) / 220 Volt
- Loudspeaker
- - - No sound reproduction output.
- Material
- Metal case
- from Radiomuseum.org
- Model: Oszillographischer Nullindikator - Siemens & Halske, -Schuckert
- Shape
- Tablemodel without push buttons, Mantel/Midget/Compact up to 14
- Dimensions (WHD)
- 280 x 200 x 220 mm / 11 x 7.9 x 8.7 inch

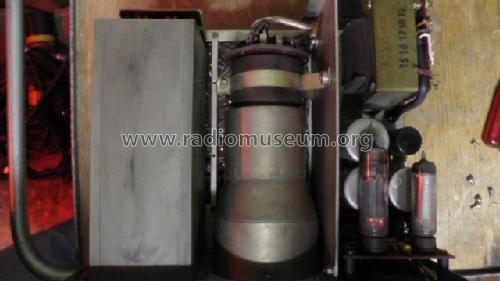

- Notes
-
Das Gerät ist als Nullinstrument für sämtliche Wechselstrom- Brücken und -Kompensationsschaltungen geeignet. Die Meßspannung wird über die linke Eingangsbuchse dem in 5 Empfindlichkeitsstufen einstellbaren Meßspannungs-Verstärker zugeführt und beeinflusst die Vertikalablenkung. Zwischen der 2. und 3.Stufe dieses Verstärkers befindet sich ein mehrgliedriger Tiefpaßeinschub zur Dämpfung evtl. vorhandenen höheren Harmonischen in der Meßspannung. Die Bezugsspannung für die Horizontalablenkung kann über die rechte Eingangsbuchse extern zugeführt oder intern aus dem Netz entnommen werden.
- Net weight (2.2 lb = 1 kg)
- 2 kg / 4 lb 6.5 oz (4.405 lb)
- Author
- Model page created by Hans-Joachim Stark. See "Data change" for further contributors.
